Pertanyaan

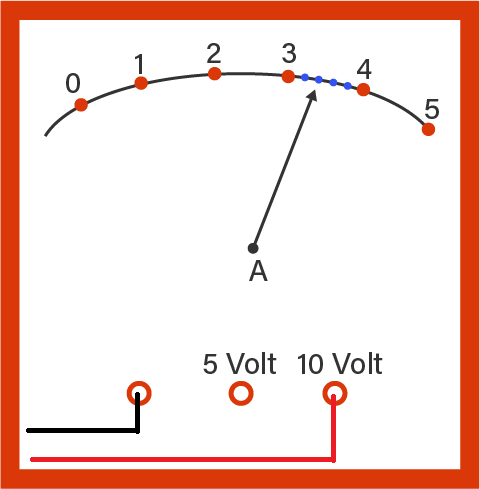

Sebuah voltmeter DC digunakan untuk mengukur beda potensial pada sebuah rangkaian arus searah. Gambar dibawah ini menunjukkan bahwa beda potensial listrik yang terukur adalah ...

Sebuah voltmeter DC digunakan untuk mengukur beda potensial pada sebuah rangkaian arus searah. Gambar dibawah ini menunjukkan bahwa beda potensial listrik yang terukur adalah ... $\;$

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

R. Anjasmara

Master Teacher

Mahasiswa/Alumni Universitas Riau

Jawaban terverifikasi

Jawaban

besar beda potensialhasil pengukuran voltmeter adalah 6,4 V.

besar beda potensial hasil pengukuran voltmeter adalah 6,4 V. space

Pembahasan

Diketahui : Ditanya : Pembahasan : Soal ini dapat diselesaikan dengan metode pembacaan alat ukur voltmeter. Dengan demikian, besar beda potensialhasil pengukuran voltmeter adalah 6,4 V.

Diketahui :

table attributes columnalign right center left columnspacing 0px end attributes row cell S k a l a space y a n g space d i t u n j u k end cell equals cell 3 comma 2 end cell row cell S k a l a space m a k s i m a l end cell equals 5 row cell V subscript m a k s end subscript end cell equals cell 10 space straight V end cell end table

Ditanya :

V table attributes columnalign right center left columnspacing 0px end attributes row blank blank cell blank subscript t e r u k u r end subscript end cell end table table attributes columnalign right center left columnspacing 0px end attributes row blank equals blank end table table attributes columnalign right center left columnspacing 0px end attributes row blank blank ? end table

Pembahasan :

Soal ini dapat diselesaikan dengan metode pembacaan alat ukur voltmeter.

$table attributes columnalign right center left columnspacing 0px end attributes row cell V subscript t e r u k u r end subscript end cell equals cell fraction numerator s k a l a space y a n g space d i t u n j u k over denominator s k a l a space m a k s i m a l end fraction cross times V subscript m a k s end subscript end cell row blank equals cell fraction numerator 3 comma 2 over denominator 5 end fraction cross times 10 space straight V end cell row blank equals cell 6 comma 4 space straight V end cell end table$

Dengan demikian, besar beda potensial hasil pengukuran voltmeter adalah 6,4 V.
