Pertanyaan

Sebuah mikrometer sekrup digunakan untuk mengukur ketebalan selembar kaca. Dengan rahang terkunci dan tidak ada lembaran kaca terjepit antara alas rahang dan selubung ulir, bacaannya ditunjukkan pada diagram (1). Untuk rahang terkunci dan adalembaran kaca terjepit antara alas rahang dan selubung ulir, bacaannya ditunjukkan pada diagram (2). Tebal lembaran kaca adalah ...

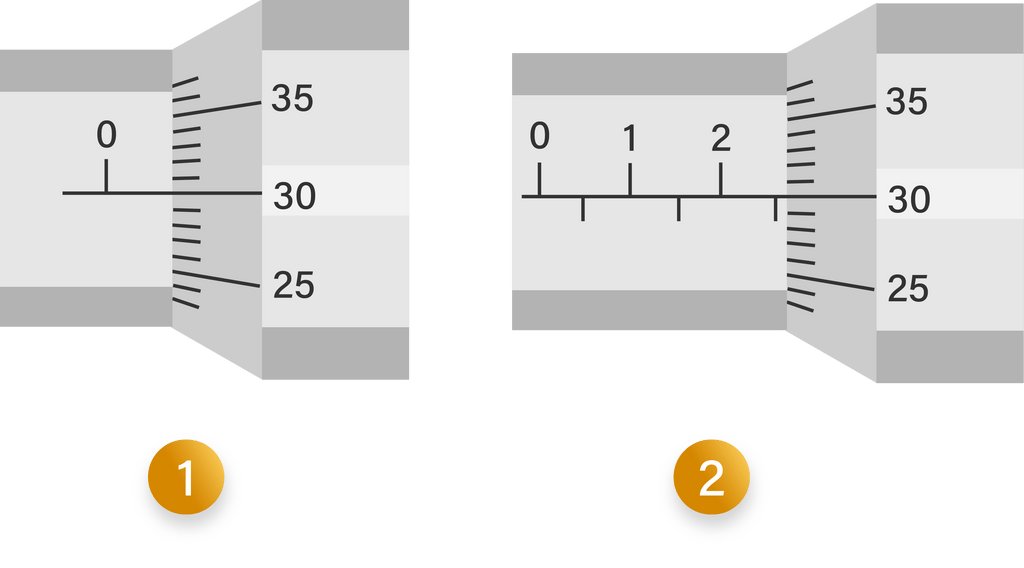

Sebuah mikrometer sekrup digunakan untuk mengukur ketebalan selembar kaca. Dengan rahang terkunci dan tidak ada lembaran kaca terjepit antara alas rahang dan selubung ulir, bacaannya ditunjukkan pada diagram (1).

Untuk rahang terkunci dan ada lembaran kaca terjepit antara alas rahang dan selubung ulir, bacaannya ditunjukkan pada diagram (2).

Tebal lembaran kaca adalah ... $\;$

2,05 mm
2,30 mm
2,50 mm
2,80 mm

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

D. Akbar

Master Teacher

Mahasiswa/Alumni Universitas Jenderal Soedirman

Jawaban terverifikasi

Jawaban

jawaban yang tepat adalah C.

Pembahasan

Tebal kaca yang sebenarnya dapat kita tentukandengan menghitung selisih bacaan mikrometer sekrup saat kosong dan saat diselipi kaca. Bacaan mikrometer sekrup saat kosong (gambar 1): Bacaan mikrometer sekrup saat disisipi kaca (gambar 2): Maka tebal lembaran kaca adalah : Jadi tebal lembaran kaca sebesar 2,50 mm. Dengan demikian, jawaban yang tepat adalah C.

Tebal kaca yang sebenarnya dapat kita tentukan dengan menghitung selisih bacaan mikrometer sekrup saat kosong dan saat diselipi kaca.

Bacaan mikrometer sekrup saat kosong (gambar 1):

skala space utama equals 0 skala space nonius equals 30 cross times 0 comma 01 space mm equals 0 comma 30 space mm hasil space pengukuran equals 0 space mm plus 0 comma 30 space mm equals 0 comma 30 space mm

Bacaan mikrometer sekrup saat disisipi kaca (gambar 2):

skala space utama equals 2 comma 5 space mm skala space nonius equals 30 cross times 0 comma 01 space mm equals 0 comma 30 space mm hasil space pengukuran equals 2 comma 5 space mm plus 0 comma 30 space mm equals 2 comma 80 space mm

Maka tebal lembaran kaca adalah :

Δx equals 2 comma 80 space mm minus 0 comma 30 space mm equals 2 comma 50 space mm

Jadi tebal lembaran kaca sebesar 2,50 mm.

Dengan demikian, jawaban yang tepat adalah C.
