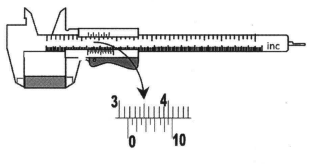

Sebuah balok diukur ketebalannya dengan jangka sorong. Skala yang ditunjukkan dari hasil pengukuran tampak pada gambar. Besarnya hasil pengukuran adalah .....

Pertanyaan

Sebuah balok diukur ketebalannya dengan jangka sorong. Skala yang ditunjukkan dari hasil pengukuran tampak pada gambar. Besarnya hasil pengukuran adalah .....

  1. 3,19 cm

  2. 3,14 cm

  3. 3,10 cm

  4. 3,04 cm

  5. 3,00 cm

Pembahasan Video:

Pembahasan Soal:

Diketahui :

Untuk menentukan hasil pengukuran maka pada skala utama (tetap) ada 31 garis, setiap garis kecil skalanya 0,1 cm. Kemudian pada skala nonius yang berhimpitan adalah garis ke 9, setiap garinya adalah 1/10 dari 0,1 cm, maka:

Skala Utama : 3,1 cm

Skala Nonius : 9/10 x 0,1 cm = 0,09 cm

Hasil pengukuran = Skala utama + skala nonius

Hasil Pengukuran = 3,1 cm + 0,09 cm = 3,19 cm

Maka jawaban yang benar A

Pembahasan terverifikasi oleh Roboguru

Dijawab oleh:

N. Puspita

Terakhir diupdate 30 Agustus 2021

Roboguru sudah bisa jawab 91.4% pertanyaan dengan benar

Tapi Roboguru masih mau belajar. Menurut kamu pembahasan kali ini sudah membantu, belum?

Membantu

Kurang Membantu

Apakah pembahasan ini membantu?

Belum menemukan yang kamu cari?

Post pertanyaanmu ke Tanya Jawab, yuk

Mau Bertanya

Pertanyaan yang serupa

Pada gambar berikut ditunjukkan posisi skala nonius jangka sorong dan mikrometer sekrup saat digunakan untuk mengukur ketebalan sebuah benda. Tentukan hasil pengukuran dan jumlah angka pentingnya.

Pembahasan Soal:

table attributes columnalign right center left columnspacing 0px end attributes row cell Skala space Utama space end cell equals cell 2 comma 2 space cm end cell row cell Skala space Nonius end cell equals cell 0 comma 04 space cm end cell row cell left parenthesis 2 comma 2 plus 0 comma 04 right parenthesis end cell equals cell 2 comma 24 space cm end cell end table

Jadi, jawaban yang tepat adalah 2,24 cm dan 3 angka penting

2

Roboguru

Pada gambar berikut ditunjukkan posisi skala nonius jangka sorong dan mikrometer sekrup saat digunakan untuk mengukur ketebalan sebuah benda. Tentukan hasil pengukuran dan jumlah angka pentingnya.

Pembahasan Soal:

table attributes columnalign right center left columnspacing 0px end attributes row cell Skala space Utama end cell equals cell 2 comma 4 space cm end cell row cell Skala space Nonius end cell equals cell 0 comma 04 space cm end cell row cell left parenthesis 2 comma 4 plus 0 comma 04 right parenthesis end cell equals cell 2 comma 44 space cm end cell end table

Jadi, jawaban yang tepat adalah 2,44 cm dan 3 angka penting

1

Roboguru

Sebuah jangka sorong memiliki skala nonius sejumlah 20 skala. Pengukuran ketebalan benda dengan jangka sorong tersebut tidak mungkin bernilai ... mm

Pembahasan Soal:

Jangka sorong adalah alat ukuryang digunakan untuk mengukur diameter suatu benda. Skala terkecil dari jangka sorong adalah 0,1 mm.

Pada skala nonius jangka sorong, 1 skala mewakili 1 mm.

Jika ada 20 skala maka: 20begin mathsize 14px style cross times end style1 mm = 20 mm

Sehingga dalam pengukuran, tidak mungkin bernilai lebih besar dari 20 mm.

Jadi, jawaban yang tepat adalah A (20,5 mm).space

0

Roboguru

Pada gambar berikut ditunjukkan posisi skala nonius jangka sorong dan mikrometer sekrup saat digunakan untuk mengukur ketebalan sebuah benda. Tentukan hasil pengukuran dan jumlah angka pentingnya.

Pembahasan Soal:

table attributes columnalign right center left columnspacing 0px end attributes row cell Skala space Utama end cell equals cell 4 comma 5 space cm end cell row cell Skala space Nonius end cell equals cell 0 comma 00 space cm end cell row cell left parenthesis 4 comma 5 plus 0 comma 00 right parenthesis end cell equals cell 4 comma 50 space cm end cell end table

Jadi, jawaban yang tepat adalah 4,5 cm dan 3 angka penting

1

Roboguru

Sebuah pipa berbentuk silinder berongga dengan diameter dalam  1,6  mm dan diameter luar 2,1 mm. Alat yang tepat untuk mengukur diameter dalam pipa tersebut adalah

Pembahasan Soal:

Diketahui: diameter dalam = 1,6 mm dan diameter luar = 2,1 mm

Ditanya: alat ukur yang tepat?

Jawab:

Untuk mengukur diameter dalam suatu benda umumnya menggunakan jangka sorong. Jangka sorong juga dapat digunakan untuk mengukur diameter suatu benda seperti kelereng. Jangka sorong memiliki skala terkecil 0,1 mm atau 0,01 cm dan ketelitian 0,05 mm atau 0,005 cm.

Dengan demikian, alat yang tepat untuk mengukur diameter dalam pipa tesebut adalah jangka sorong.

Jadi, jawaban yang tepat adalah D. space

0
