Rangkaian sederhana 3 hambatan identik R seperti gambar berikut. Jika titik A dan C diberi beda potensial 120 volt maka potensial V ab adalah ....

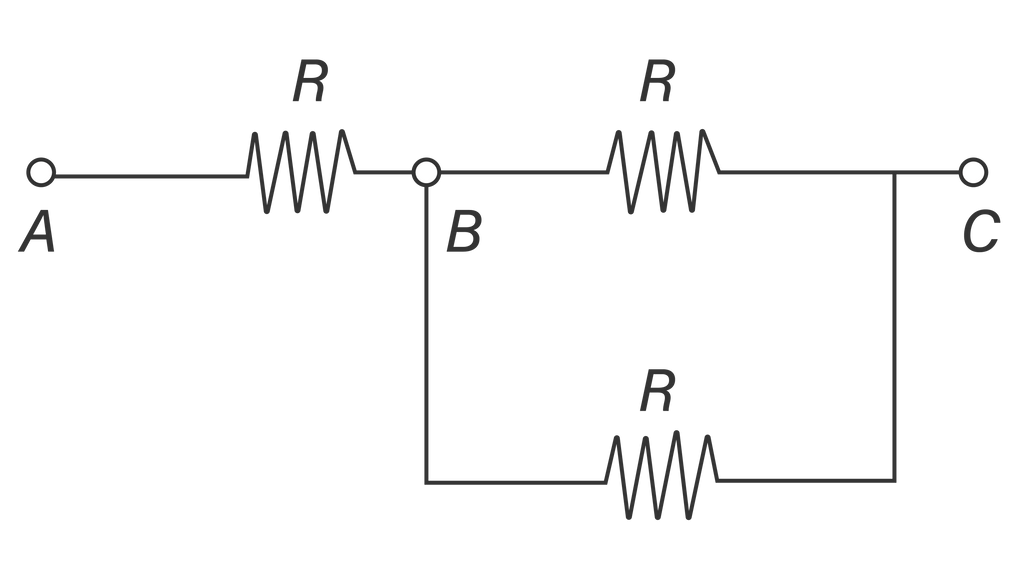

Rangkaian sederhana 3 hambatan identik R seperti gambar berikut.

Jika titik A dan C diberi beda potensial 120 volt maka potensial $V_{ab}$ adalah ....

48 volt $\;$
72 volt $\;$
80 volt $\;$
96 volt $\;$
100 volt $\;$

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

J. Khairina

Master Teacher

Mahasiswa/Alumni Universitas Pendidikan Indonesia

Jawaban terverifikasi

Jawaban

jawaban yang benar adalah C.

Pembahasan

diketahui : V AC = 120 V R A = R B = R C ditanya : V AB ? jawab : R p 1 = R 1 + R 1 R p 1 = R 2 R P = 2 R R S = 2 R + R R S = 2 R + 1 R R S = 2 R + 2 R R S = 2 3 R V BC V AB = ( 2 3 R ) R V BC V AB = 3 2 V AB = 3 2 × V BC V AB = 3 2 × 120 V AB = 80 V Jadi, jawaban yang benar adalah C.

$diketahui : V_{AC} = 120 V R_{A} = R_{B} = R_{C} ditanya : V_{AB} ? jawab : \frac{1}{R _{p}} = \frac{1}{R} + \frac{1}{R} \frac{1}{R _{p}} = \frac{2}{R} R_{P} = \frac{R}{2} R_{S} = \frac{R}{2} + R R_{S} = \frac{R}{2} + \frac{R}{1} R_{S} = \frac{R + 2 R}{2} R_{S} = \frac{3 R}{2} \frac{V _{AB}}{V _{BC}} = \frac{R}{( \frac{3 R}{2} )} \frac{V _{AB}}{V _{BC}} = \frac{2}{3} V_{AB} = \frac{2}{3} \times V_{BC} V_{AB} = \frac{2}{3} \times 120 V_{AB} = 80 V$
