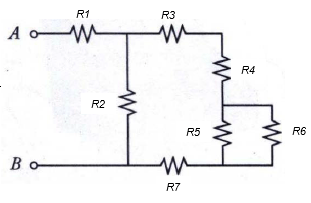

Rangkaian berikut menggunakan resistor identik R . Tentukan hambatan pengganti antara titik A dan B .

Rangkaian berikut menggunakan resistor identik R. Tentukan hambatan pengganti antara titik A dan B.

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

N. Puspita

Master Teacher

Jawaban terverifikasi

Jawaban

besar hambatan pengganti antara titik A dan B adalah .

besar hambatan pengganti antara titik A dan B adalah

Pembahasan

R5 dan R6 diparalelsehinnga: Rangkaian paralel 1 diseri dengan R3, R4, dan R7 Rangkaian seri 1 diparalel dengan R2 Kemudian rangkaian paralel dua diseri dengan R1 Jadi besar hambatan pengganti antara titik A dan B adalah .

R5 dan R6 diparalel sehinnga:
$begin mathsize 14px style table attributes columnalign right center left columnspacing 0px end attributes row cell 1 over R subscript p 1 end subscript end cell equals cell fraction numerator 1 over denominator R 5 end fraction plus fraction numerator 1 over denominator R 6 end fraction end cell row blank equals cell 1 over R plus 1 over R end cell row blank equals cell 2 over R end cell row cell R subscript p 1 end subscript end cell equals cell 1 half R end cell end table end style$

Rangkaian paralel 1 diseri dengan R3, R4, dan R7

Rangkaian seri 1 diparalel dengan R2
$begin mathsize 14px style table attributes columnalign right center left columnspacing 0px end attributes row cell 1 over R subscript p 2 end subscript end cell equals cell 1 over R subscript s 1 end subscript plus 1 over R subscript 2 end cell row blank equals cell fraction numerator 2 over denominator 7 R end fraction plus 1 over R end cell row blank equals cell fraction numerator 2 plus 7 over denominator 7 R end fraction end cell row blank equals cell fraction numerator 9 over denominator 7 R end fraction end cell row cell R subscript p 2 end subscript end cell equals cell fraction numerator 7 R over denominator 9 end fraction end cell end table end style$

Kemudian rangkaian paralel dua diseri dengan R1
$begin mathsize 14px style table attributes columnalign right center left columnspacing 0px end attributes row cell R subscript t o t a l end subscript end cell equals cell R subscript 1 plus R subscript p 2 end subscript end cell row blank equals cell R plus fraction numerator 7 R over denominator 9 end fraction end cell row blank equals cell fraction numerator 9 R plus 7 R over denominator 9 end fraction end cell row blank equals cell 16 over 9 R end cell end table end style$

Jadi besar hambatan pengganti antara titik A dan B adalah .
