Pertanyaan

Perhatikan tabel berikut! Dari data tabel di atasdapat kita simpulkan karakteristik dari transformator I dan II yaitu ....

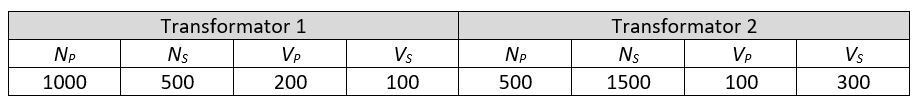

Perhatikan tabel berikut!

Dari data tabel di atas dapat kita simpulkan karakteristik dari transformator I dan II yaitu .... $\;$ $\;\;$

Trafo 1: Step up, karena V_P > V_S, Trafo 2: Step down, karena N_P < N_S
Trafo 1: Step up, karena N_P > N_S, Trafo 2: Step down, karena N_P < N_S $\;\;$
Trafo 1: Step down, karena V_P > V_S, Trafo 2: Step up, karena V_S >V_P $\;\;$
Trafo 1: Step down, karena N_P < N_S, Trafo 2: Step up, karena N_P > N_S $\;\;$

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

F. Arifin

Master Teacher

Mahasiswa/Alumni Universitas Trisakti

Jawaban terverifikasi

Jawaban

jawaban yang tepat adalah C.

Pembahasan

Penyelesaian: Ada 2 Jenis trafo: 1. Trafo Step Up memiliki ciri-ciri: N P < N S V P < V S I P > I S 2. Trafo Step down memiliki ciri-ciri: N P > N S V P > V S I P < I S Dari data transpormator I: N P 1000 V P 200 > > > > N S 500 V S 100 Trafo 1: Step down Dari data transformator II: N P 500 V P 100 < < < < N S 1500 V S 300 Trafo II: Step up Jadi, jawaban yang tepat adalah C.

Penyelesaian:

Ada 2 Jenis trafo:

1. Trafo Step Up

memiliki ciri-ciri:

N_P < N_S
V_P < V_S
I_P > I_S

2. Trafo Step down

memiliki ciri-ciri:

N_P > N_S
V_P > V_S
I_P < I_S

Dari data transpormator I:

$N_{P} 1000 V_{P} 200 > > > > N_{S} 500 V_{S} 100$

Trafo 1: Step down

Dari data transformator II:

$N_{P} 500 V_{P} 100 < < < < N_{S} 1500 V_{S} 300$

Trafo II: Step up

Jadi, jawaban yang tepat adalah C.
