Pertanyaan

Perhatikan rangkaian listrik berikut ini! Jika kuat arus dalam rangkaian = 4 A, maka nilairesistor R pada rangkaian adalah ... (EBTANAS)

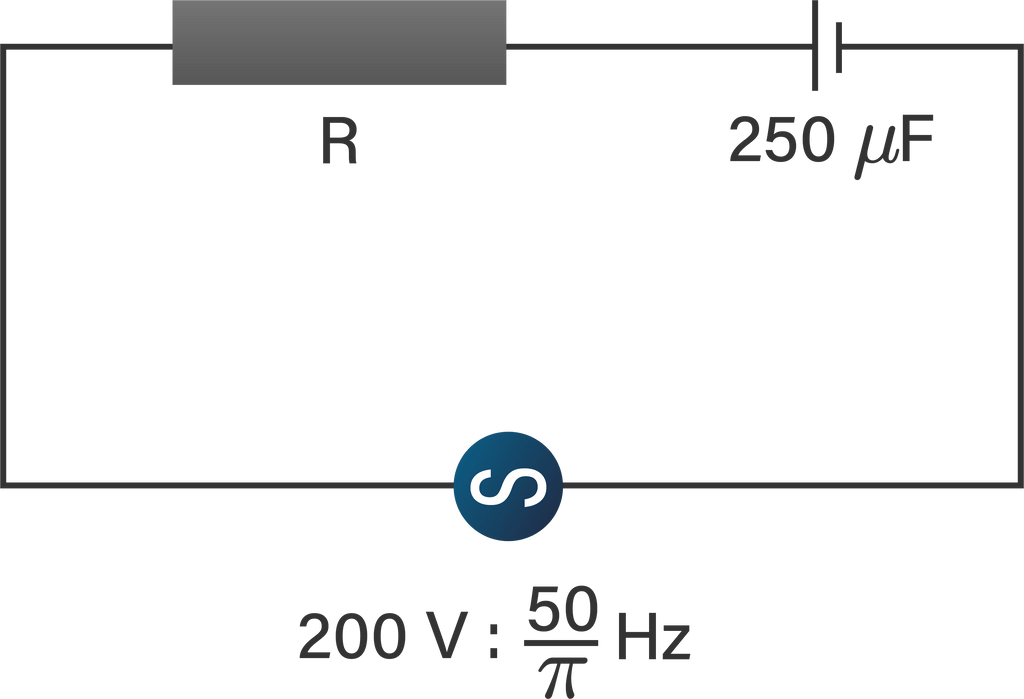

Perhatikan rangkaian listrik berikut ini!

Jika kuat arus dalam rangkaian = 4 A, maka nilai resistor R pada rangkaian adalah ... $\;$

(EBTANAS)

60 ohm $\;$
50 ohm $\;$
40 ohm $\;$
30 ohm $\;$
20 ohm $\;$

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

S. Afriyani

Master Teacher

Mahasiswa/Alumni Universitas Sebelas Maret

Jawaban terverifikasi

Jawaban

jawaban yang tepat adalah D.

Pembahasan

Diketahui : I =4 A V = 200 V f = π 50 Hz C = 250 μ F = 25 × 1 0 − 5 F Ditanya : R Penyelesaian : Tegangan total rangkaian merupakan hasil perkalian antara impedansi rangkaian dan arus. V = IR lmpedensi rangkaian merupakan penghambat arus pada rangkaian seri R - C yang besarnya dapat dihitung menggunakan persamaan berikut. Z = R 2 + X C 2 Hitung reaktansi kapasitif terlebih dahulu. X C = = = = = ω C 1 2 π f C 1 2 π π 50 × 25 × 1 0 − 5 1 25 1 0 3 40 ohm Hitung impedansi rangkaian dan hambatan pada resistor. V 200 Z Z Z 2 5 0 2 2500 − 1600 900 30 ohm = = = = = = = = = I Z 4 Z 50 ohm R 2 + X C 2 R 2 + X C 2 R 2 + 4 0 2 R 2 R 2 R Dengan demikian,nilairesistor R pada rangkaian adalah 30 ohm. Jadi, jawaban yang tepat adalah D.

Diketahui :

I = 4 A

V = 200 V

$f = \frac{50}{π} Hz C = 250 μ F = 25 \times 1 0^{- 5} F$

Ditanya :R

Penyelesaian :

Tegangan total rangkaian merupakan hasil perkalian antara impedansi rangkaian dan arus.

V = IR

lmpedensi rangkaian merupakan penghambat arus pada rangkaian seri R-C yang besarnya dapat dihitung menggunakan persamaan berikut.

$Z = R^{2} + X_{C}^{2}$

Hitung reaktansi kapasitif terlebih dahulu.

$X_{C} = = = = = \frac{1}{ω C} \frac{1}{2 π f C} \frac{1}{2 π \frac{50}{π} \times 25 \times 1 0 ^{- 5}} \frac{1 0 ^{3}}{25} 40 ohm$

Hitung impedansi rangkaian dan hambatan pada resistor.

$V 200 Z Z Z^{2} 5 0^{2} 2500 - 1600 900 30 ohm = = = = = = = = = I Z 4 Z 50 ohm R^{2} + X_{C}^{2} R^{2} + X_{C}^{2} R^{2} + 4 0^{2} R^{2} R^{2} R$

Dengan demikian, nilai resistor R pada rangkaian adalah 30 ohm. $\;$

Jadi, jawaban yang tepat adalah D.
