Perhatikan rangkaian kapasitor identik berikut ini. Kapasitas ekuivalen dari rangkaian kapasitor identik tersebut adalah ....

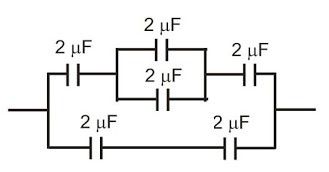

Perhatikan rangkaian kapasitor identik berikut ini.

Kapasitas ekuivalen dari rangkaian kapasitor identik tersebut adalah ....

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

A. Aulia

Master Teacher

Jawaban terverifikasi

Pembahasan

Untuk mencari kapasitas ekuivalen dari rangkaian tersebut, pertama kerjakan dahulu rangkaian kapasitor paralel yang terletak di atas. Agar lebih mudah, misalkan kapasitas kapasitor adalah C (karena kapasitor pada rangkaian adalah identik/sama). Lalu dilanjutkan dengan mengerjakan rangkaian kapasitor seri bagian atas. Selanjutnya adalah rangkaian kapasitor seri bagian bawah. Langkah terakhir adalah mencari kapasitas ekuivalen rangkaian yang caranya sama seperti mencari kapasitas ekuivalen paralel dengan menggabungkan bagian atas dan bawah rangkaian. Dengan memasukan nilai C = 2 uF = 2 x 10 -6 F, maka kapasitas ekuivalen rangkaian tersebut adalah :

Untuk mencari kapasitas ekuivalen dari rangkaian tersebut, pertama kerjakan dahulu rangkaian kapasitor paralel yang terletak di atas. Agar lebih mudah, misalkan kapasitas kapasitor adalah C (karena kapasitor pada rangkaian adalah identik/sama).

Lalu dilanjutkan dengan mengerjakan rangkaian kapasitor seri bagian atas.

$1 over C subscript s e r i comma 1 end subscript equals 1 over C plus fraction numerator 1 over denominator 2 C end fraction plus 1 over C$

$1 over C subscript s e r i comma 1 end subscript equals fraction numerator 2 plus 1 plus 2 over denominator 2 C end fraction rightwards arrow 1 over C subscript s e r i comma 1 end subscript equals fraction numerator 5 over denominator 2 C end fraction C subscript s e r i comma 1 end subscript equals fraction numerator 2 C over denominator 5 end fraction$

Selanjutnya adalah rangkaian kapasitor seri bagian bawah.

1 over C subscript s e r i comma 2 end subscript equals 1 over C plus 1 over C rightwards arrow 1 over C subscript s e r i comma 2 end subscript equals 2 over C C subscript s e r i comma 2 end subscript equals C over 2

Langkah terakhir adalah mencari kapasitas ekuivalen rangkaian yang caranya sama seperti mencari kapasitas ekuivalen paralel dengan menggabungkan bagian atas dan bawah rangkaian.

$C subscript e k u i v a l e n end subscript equals fraction numerator 2 C over denominator 5 end fraction plus C over 2 C subscript e k u i v a l e n end subscript equals fraction numerator 9 C over denominator 10 end fraction$

Dengan memasukan nilai C = 2 uF = 2 x 10^-6 F, maka kapasitas ekuivalen rangkaian tersebut adalah :

Error converting from MathML to accessible text.
