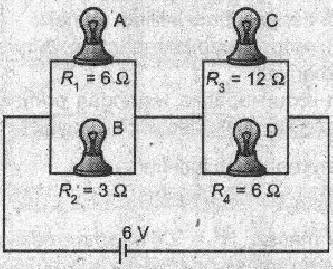

Perhatikan rangkaian berikut!

Berdasarkan gambar tersebut dapat diketahui . . . .

  1. lampu A lebih terang daripada lampu B

  2. lampu B lebih terang daripada lampu C

  3. lampu C lebih terang daripada lampu D

  4. lampu D lebih redup daripada lampu A

  5. lampu D lebih redup daripada lampu B

Pembahasan Soal:

Diketahui :

R1=6 Ω (lampu A)

R2=3 Ω (lampu B)

R3=12 Ω (lampu C)

R4=6 Ω (lampu D)

V=6 V

Lampu yang menyala terang adalah lampu yang dialiri arus paling besar. Maka kamu perlu menghitung arus yang mengalir di masing-masing lampu.

Lampu 1 dan 2 dirangkai paralel, lampu 3 dan 4 dirangkai paralel juga.



Hitung hambatan paralel 1 dari lampu  1 dan 2, dan hambatan paralel 2 dari lampu 3 dan 4 :

1Rp1=16+13=36

Rp1=2 Ω



1Rp2=112+16=312

Rp2=4 Ω

Hitung hambatan total untuk menghitung arus yang mengalir dalam seluruh rangkaian :

Rtotal=Rp1+Rp2=6 Ω

Itotal=VRtotal=66=1 A

Maka arus yang mengalir pada hambatan paralel 1 dan 2 sama, yaitu 1 A.



Hitung tegangan pada hambatan paralel 1 dan 2 :

Vp1=Ip1.Rp1=1×2=2 V

Vp2=Ip2.Rp2=1×4=4 V

Kamu dapat mengetahui :

V1=V2=Vp1=2 V

V3=V4=Vp2=4 V

Maka :

I1=V1R1=26=13 A

I2=V2R2=23 A

I3=V3R3=412=13 A

I4=V4R4=46=23 A



Jadi, lampu 1 dan 3 menyala sama terang, namun lebih redup dari lampu 2 dan 4. Lampu 2 dan 4 juga menyala sama terang.
