Perhatikan rangkaian berikut! Berdasarkan data pada gambar, hambatan yang ada pada gambar di atas adalah ....

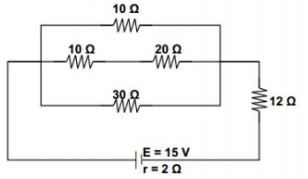

Perhatikan rangkaian berikut!

Berdasarkan data pada gambar, hambatan yang ada pada gambar di atas adalah ....

1 ohm
5 ohm
12 ohm
18 ohm

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

M. Ardini

Master Teacher

Mahasiswa/Alumni Universitas Gadjah Mada

Jawaban terverifikasi

Jawaban

jawaban yang benar adalah D

Pembahasan

Diketahui: Ditanya: Jawab Jadi, jawaban yang benar adalah D

Diketahui:

Ditanya:
R subscript T o t a l end subscript equals blank ?

Jawab

$table attributes columnalign right center left columnspacing 0px end attributes row cell 1 over R subscript T o t a l end subscript end cell equals cell 1 over 10 plus fraction numerator 1 over denominator 10 plus 20 end fraction plus 1 over 30 equals 5 over 30 end cell row cell R subscript T o t a l end subscript end cell equals cell 6 plus 12 equals 18 blank straight capital omega end cell end table$

Jadi, jawaban yang benar adalah D
