Perhatikan gambar trafo berikut! Kuat arus yang...

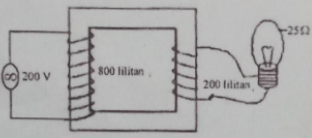

Perhatikan gambar trafo berikut!

Kuat arus yang mengallir pada kumparan terhubung dengan lampu sebesar horizontal ellipsis space

  1. 0,5 Abegin mathsize 14px style space end style

  2. 1,5 Abegin mathsize 14px style space end style

  3. 2,0 Abegin mathsize 14px style space end style

  4. 4,0 Abegin mathsize 14px style space end style

Jawaban:

Transformator (trafo ) adalah sebuah alat untuk menaikan atau menurunkan tegangan arus bolak-balik. Sebuah transformator terdiri atas inti besi, kumparan primer, dan kumparan sekunder. Pada transformator berlaku persamaan:

begin mathsize 14px style N subscript p over N subscript s equals V subscript p over V subscript s equals I subscript s over I subscript p end style

dimana, N = jumlah lilitan, V = tegangan, I = kuat arus, indeks p untuk primer dan indeks s untuk sekunder.

Pada Soal Ini

Diketahui:

Vp = 200 V

Np = 800 lilitan

Ns = 200 lilitan

R = 25 Ω

Ditanya: Is = ..?

Jawaban:

Tegangan Pada Kumparan Sekunder

begin mathsize 14px style N subscript p over N subscript s equals V subscript p over V subscript s 800 over 200 equals fraction numerator 20 italic 0 space straight V over denominator V subscript s end fraction V subscript s equals fraction numerator open parentheses 200 space straight V close parentheses 200 over denominator 800 end fraction V subscript s equals 50 space straight V end style

Kuat Arus Sekunder

begin mathsize 14px style I subscript s equals V subscript s over R I subscript s equals fraction numerator 50 space straight V over denominator 25 space straight capital omega end fraction I subscript s equals 2 space straight A end style

jadi, jawaban yang tepat adalah C. space
