Perhatikan gambar rangkaian listrik di bawah ini! Besarnya hambatan pengganti dari rangkaian listrik di atas adalah ...

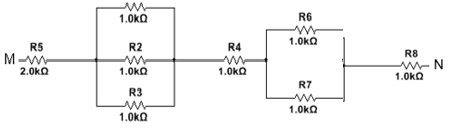

Perhatikan gambar rangkaian listrik di bawah ini!

Besarnya hambatan pengganti dari rangkaian listrik di atas adalah ...

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

R. Amalia

Master Teacher

Mahasiswa/Alumni Universitas Padjadjaran

Jawaban terverifikasi

Jawaban

jawabannya adalah yang A .

jawabannya adalah yang A.

Pembahasan

Berdasarkan gambar, kita harus menghitung dulu tiap hambatan paralel yang ada. Kemudian : Lalu kita bisa menambahkan seluruh hambatan seri ke hambatan pengganti paralel yang sudah dihitung sebelumnya. Jadi, jawabannya adalah yang A .

Berdasarkan gambar, kita harus menghitung dulu tiap hambatan paralel yang ada.

1 over R subscript 123 equals 1 over R subscript 1 plus 1 over R subscript 2 plus 1 over R subscript 3 equals 3 over 1 R subscript 123 equals 1 third k capital omega

Kemudian :

1 over R subscript 67 space equals 1 over R subscript 6 plus 1 over R subscript 7 equals 2 R subscript 67 equals 1 half k capital omega

Lalu kita bisa menambahkan seluruh hambatan seri ke hambatan pengganti paralel yang sudah dihitung sebelumnya.

R subscript 123 plus R subscript 4 plus R subscript 5 plus R subscript 67 plus R subscript 8 equals R subscript t o t a l end subscript equals space 1 third plus 1 plus 2 plus 1 half plus 1 R subscript t o t a l end subscript equals 4 plus 1 half plus 1 third equals 4 plus 5 over 6 equals 4 comma 83 space o h m

Jadi, jawabannya adalah yang A.
