Perhatikan gambar rangkaian listrik berikut! Jika R = 6 ohm dan E = 9 V, maka I sebesar ....

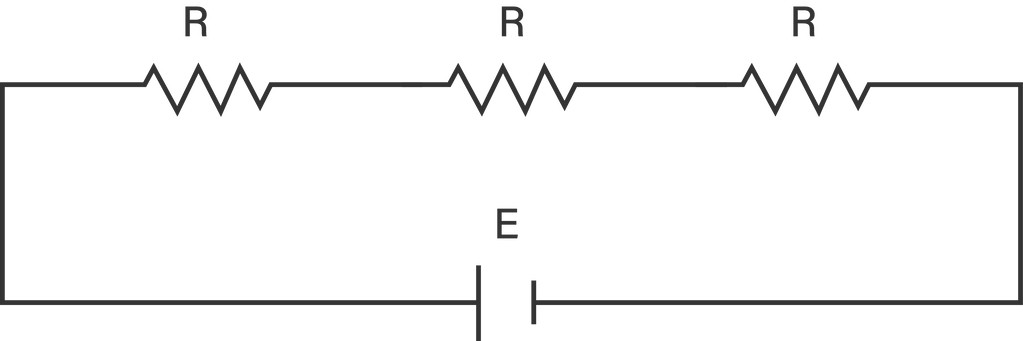

Perhatikan gambar rangkaian listrik berikut!

Jika R = 6 ohm dan E = 9 V, maka I sebesar ....

1,5 A $\;$
0,5 A
4,5 A
1,0 A
3,0 A

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

A. Aulia

Master Teacher

Jawaban terverifikasi

Pembahasan

Jawaban yang tepat untuk pertanyaan tersebut adalah B. Diketahui: R 1 E = = R 2 = R 3 = 6 ohm 9 V Ditanya: Besar arus I ? Penyelesaian: Hukum ohm merupakan suatu pernyataan bahwa besar arus yang mengalir melalui sebuah penghantar selalu berbanding lurus dengan beda potensial yang dipasang pada rangkaian penghantar tersebut. Besar arus listrik dapat dihitung menggunakan persamaan hukum ohm, yaitu: I = R V Hitung hambatan total rangkaian R = = = R 1 + R 2 + R 3 6 + 6 + 6 18 ohm Besar arus listrik rangkaian, yaitu: I = = = 18 9 2 1 0 , 5 A Oleh karena itu, jawaban yang benar adalah B.

Jawaban yang tepat untuk pertanyaan tersebut adalah B.

Diketahui:
$R_{1} E = = R_{2} = R_{3} = 6 ohm 9 V$

Ditanya:
Besar arus $I$ ?
Penyelesaian:
Hukum ohm merupakan suatu pernyataan bahwa besar arus yang mengalir melalui sebuah penghantar selalu berbanding lurus dengan beda potensial yang dipasang pada rangkaian penghantar tersebut.
Besar arus listrik dapat dihitung menggunakan persamaan hukum ohm, yaitu:
$I = \frac{V}{R}$
Hitung hambatan total rangkaian
$R = = = R_{1} + R_{2} + R_{3} 6 + 6 + 6 18 ohm$
Besar arus listrik rangkaian, yaitu:
$I = = = \frac{9}{18} \frac{1}{2} 0, 5 A$

Oleh karena itu, jawaban yang benar adalah B.
