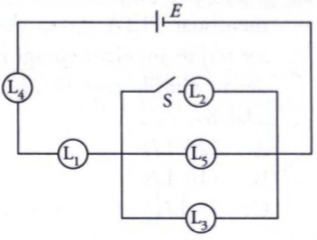

Perhatikan gambar rangkaian lima buah lampu identik di samping. Jika dipasang lampu ke-enam antara L 1 ​ dan L 4 ​ maka …

Pembahasan

Kita gambarkan arah arusnya terlebih dahulu. Pada rangkaian di atas kita lihat saklar pada L 2 terbuka maka otomatisL 2 tidak menyala. Kemudian saat kita menambahL 6 di antara L 1 dan L 4 , hal ini berarti kita menambah hambatan pada rangkaian seri. Pada rangkaian seri, apabila kita menambah hambatan secara seri maka hambatan total akan bertambah. Karena hambatan total bertambah maka arus total yang mengalir pada rangkaian akan berkurang. Karena arus yang melewati L 1 dan L 4 adalah arus total, maka daya pada L 1 dan L 4 juga akan berkurang sehingga mengkibatkan L 1 dan L 4 akan lebih redup dari sebelumnya. Pada gambar L 3 dan L 5 terangkai secara paralel, artinya arus yang masuk akan dibagi ke kedua lampu. Karena arus total berkurang, maka arus yang dibagi ke setiap cabang juga berkurang. Karena arus yang masuk pada setiap cabang berkurang maka daya pada L 3 dan L 5 juga berkurang, sehingga lampu L 3 dan L 5 juga akan lebih redup dari semula. Artinya disini kita simpulkan setelah penambahan L 6 diantara L 1 dan L 4 , maka L 1 , L 3 , L 4 , dan L 5 akan lebih redup dari sebelumnya. Jadi, dari option pada soal maka pernyataan yang tepat adalah " lampu lebih redup dari semula " sehingga jawaban yang tepat adalah C.
