Pertanyaan

Perhatikan gambar rangkaian berikut ini! Berdasarkan gambar rangkaian tersebut, persamaan arus pada rangkaian dapat dinyatakan …

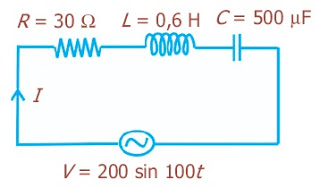

Perhatikan gambar rangkaian berikut ini!

Berdasarkan gambar rangkaian tersebut, persamaan arus pada rangkaian dapat dinyatakan …

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

Y. Frando

Master Teacher

Mahasiswa/Alumni Universitas Negeri Yogyakarta

Jawaban terverifikasi

Jawaban

jawaban yang paling tepat adalah opsi D.

Pembahasan

Tentukan terlebih dahulu reaktansi induktif dan reaktansi kapasitif pada rangkaian untuk selanjutnya menentukan impedansi rangkaian sehingga impedansi rangkaian Kemudian, kuat arus yang maksimum yang melalui rangkaian memenuhi Rangkaian bersifat induktif sehingga tegangan mendahului arus dengan beda fase yang dapat dicari dengan Persamaan arus tiap saat memenuhi Jadi, jawaban yang paling tepat adalah opsi D. Persamaan arus tiap saat memenuhi Jadi, jawaban yang paling tepat adalah opsi D.

Tentukan terlebih dahulu reaktansi induktif dan reaktansi kapasitif pada rangkaian untuk selanjutnya menentukan impedansi rangkaian

Error converting from MathML to accessible text.

sehingga impedansi rangkaian

Kemudian, kuat arus yang maksimum yang melalui rangkaian memenuhi

Rangkaian bersifat induktif sehingga tegangan mendahului arus dengan beda fase yang dapat dicari dengan

$begin mathsize 14px style tan ϕ equals fraction numerator X subscript L minus X subscript C over denominator R end fraction tan ϕ equals fraction numerator 60 minus 20 over denominator 30 end fraction equals 4 over 3 ϕ equals 53 degree equals 53 over 180 pi space rad end style$

Persamaan arus tiap saat memenuhi

I equals I subscript m sin left parenthesis omega t minus ϕ right parenthesis I equals 4 sin open parentheses 100 t minus 53 over 180 pi close parentheses

Jadi, jawaban yang paling tepat adalah opsi D.

Persamaan arus tiap saat memenuhi

begin mathsize 14px style I equals I subscript m space end subscript sin space left parenthesis omega t minus ϕ right parenthesis I equals 4 space sin space open parentheses 100 t minus 53 over 180 pi close parentheses end style

Jadi, jawaban yang paling tepat adalah opsi D.
