Pertanyaan

Perhatikan gambar berikut! Terdapat 6 buah resistor indentik sebesar R disusun seperti rangkaian di atas. Hambatan pengganti dari resistor yang hanya dirangkai seri sebesar ... .

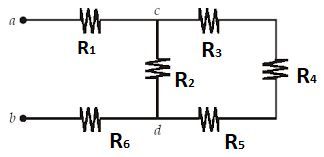

Perhatikan gambar berikut!

Terdapat 6 buah resistor indentik sebesar R disusun seperti rangkaian di atas. Hambatan pengganti dari resistor yang hanya dirangkai seri sebesar ... .

F. Noor

Master Teacher

Jawaban terverifikasi

Jawaban

jawaban yang tepat adalah B.

Pembahasan

Berdasarkan rangkaian di atas, resistor yang disusun seri adalah R₃, R₄, dan R₅. Kemudian karena resistor tersebut adalah identik sebesar R , maka R₃ = R₄ = R₅ = R. Jadi, hambatan pengganti pada resistor yang hanya dirangkai seriadalah Rₜ =R₃ + R₄+R₅ Rₜ =R +R +R Rₜ = 3R Jadi, jawaban yang tepat adalah B.

Berdasarkan rangkaian di atas, resistor yang disusun seri adalah R₃, R₄, dan R₅. Kemudian karena resistor tersebut adalah identik sebesar R, maka R₃ = R₄ = R₅ = R. Jadi, hambatan pengganti pada resistor yang hanya dirangkai seri adalah

Rₜ = R₃ + R₄ + R₅

Rₜ = R + R + R

Rₜ = 3R

Jadi, jawaban yang tepat adalah B.
