Pertanyaan

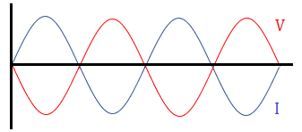

Perhatikan gambar berikut! Pernyataan yang tepat mengenai grafik tersebut adalah ....

Perhatikan gambar berikut!

Pernyataan yang tepat mengenai grafik tersebut adalah ....

Arus tertinggal oleh tegangan dengan beda fase sebesar 90^o
Tegangan tertinggal oleh arus dengan beda fase sebesar 90^o
Arus tertinggal oleh tegangan dengan beda fase sebesar 180^o
Tegangan tertinggal oleh arus dengan beda fase sebesar 180^o
Tidak ada yang bisa disimpulkan dari grafik tersebut

R. Anjasmara

Master Teacher

Mahasiswa/Alumni Universitas Riau

Jawaban terverifikasi

Pembahasan

Grafik sinus dapat digambarkan sebagai berikut: Maka dapat disimpulkan bahwa beda fase antara tegangan dan arus adalah 180 o . Grafik arus mendahului grafik tegangan atau tegangan tertinggal oleh arus sebesar 180 o .

Grafik sinus dapat digambarkan sebagai berikut:

Maka dapat disimpulkan bahwa beda fase antara tegangan dan arus adalah 180^o. Grafik arus mendahului grafik tegangan atau tegangan tertinggal oleh arus sebesar 180^o.
