Perhatikan gambar berikut! Pada gambar tersebut, arus yang diberikan oleh baterai adalah 3 A. Besar energi disipasi pada resistor 3 Ω selama 5 s adalah... J.

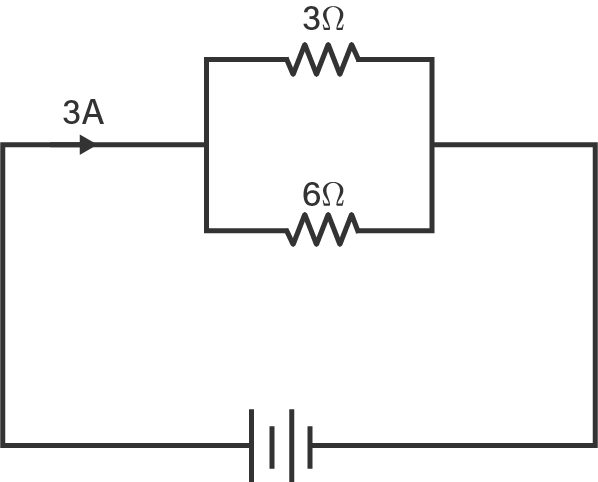

Perhatikan gambar berikut!

Pada gambar tersebut, arus yang diberikan oleh baterai adalah 3 A. Besar energi disipasi pada resistor 3 $Ω$ selama 5 s adalah ... J. $\;\;$

30 $\;\;$
40 $\;\;$
60 $\;\;$
90 $\;\;$

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

Y. Setiaji

Master Teacher

Mahasiswa/Alumni Institut Teknologi Bandung

Jawaban terverifikasi

Jawaban

pilihan jawaban yang tepat adalah C.

pilihan jawaban yang tepat adalah C. $\;$

Pembahasan

Diketahui: I = 3 A R 1 = 3 Ω R 2 = 6 Ω t = 5 s Ditanyakan: Energi disipasi pada R 1 selama 5 sekon. Jawab: Dengan menggunakan persamaan pembagian arus pada rangkaian hambatan paralel dan persamaan energi disipasi. Hambatan total pengganti R t o t a l 1 = R 1 1 + R 2 1 R t o t a l 1 = 3 1 + 6 1 R t o t a l = 2 Ω Tegangan pada rangkaian hambatan (karena rangkaian paralel maka tegangan pada masing-masing hambatan sama dengan tengangan pada hambatan pengganti rangkaian paralel) V 1 = V = I R t o t a l V 1 = 3 × 2 V 1 = 6 V Arus yang mengalir pada hambatan 3 Ohm( R 1 ) I 1 = R 1 + R 2 R 2 I I 1 = 3 + 6 6 3 I 1 = 2 A Besar energi disipasi pada resistor 3 Ω selama 5 s W = V 1 I 1 t W = 6 × 2 × 5 W = 60 J Besar energi disipasi pada resistor 3 Ω selama 5 s adalah 60 J Jadi, pilihan jawaban yang tepat adalah C.

Diketahui:

$I = 3 A R_{1} = 3 Ω R_{2} = 6 Ω t = 5 s$

Ditanyakan:

Energi disipasi pada R₁ selama 5 sekon.

Jawab:

Dengan menggunakan persamaan pembagian arus pada rangkaian hambatan paralel dan persamaan energi disipasi.

Hambatan total pengganti

$\frac{1}{R _{t o t a l}} = \frac{1}{R _{1}} + \frac{1}{R _{2}} \frac{1}{R _{t o t a l}} = \frac{1}{3} + \frac{1}{6} R_{t o t a l} = 2 Ω$

Tegangan pada rangkaian hambatan (karena rangkaian paralel maka tegangan pada masing-masing hambatan sama dengan tengangan pada hambatan pengganti rangkaian paralel)

$V_{1} = V = I R_{t o t a l} V_{1} = 3 \times 2 V_{1} = 6 V$

Arus yang mengalir pada hambatan 3 Ohm (R₁)

$I_{1} = \frac{R _{2}}{R _{1} + R _{2}} I I_{1} = \frac{6}{3 + 6} 3 I_{1} = 2 A$

Besar energi disipasi pada resistor 3 $Ω$ selama 5 s

$W = V_{1} I_{1} t W = 6 \times 2 \times 5 W = 60 J$

Besar energi disipasi pada resistor 3 $Ω$ selama 5 s adalah 60 J

Jadi, pilihan jawaban yang tepat adalah C. $\;$
