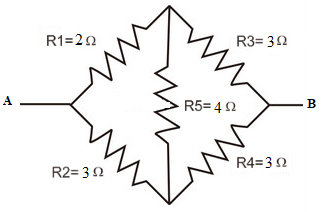

Perhatikan gambar berikut! Lima hambatan dirangkai seperti pada gambar. Nilai hambatan efektif antara A dan B sebesar ....

Perhatikan gambar berikut!

Lima hambatan dirangkai seperti pada gambar. Nilai hambatan efektif antara A dan B sebesar ....

1,07 Ω
2,00 Ω
2,71 Ω
3,00 Ω
3,71 Ω

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

D. Kusumawardhani

Master Teacher

Jawaban terverifikasi

Jawaban

jawaban yang tepat adalah C.

Pembahasan

Diketahui: Ditanya : Rangkaian dalam soal dapat digambarkan sebagai berikut : Rangkaian tersebut serupa dengan rangkaian pada jembatan wheatstone. Jika R 1 ×R 4 =R 2 ×R 3 maka R 5 dapat diabaikan. Karena ruas kiri tidak sama dengan ruas kanan, maka rangkaian tersebut merupakan jembatan wheatstone tidak seimbang sehingga kita dapat mencari nilai hambatan penggantinya dengan membuat rangkaian bantuan seperti berikut. Setelah R a , R b , dan R c diketahui, maka bentuk rangkaiannya menjadi Hitung R b dan R 3 serta R c dan R 4 yang tersusun seri, Hitung R seri1 dan R seri2 secara paralel Maka hambatan total rangkaian yaitu Jadi, jawaban yang tepat adalah C.

Diketahui:

Ditanya :

Rangkaian dalam soal dapat digambarkan sebagai berikut :

Rangkaian tersebut serupa dengan rangkaian pada jembatan wheatstone. Jika R₁×R₄=R₂×R₃maka R5 dapat diabaikan.

R subscript 1 cross times R subscript 4 horizontal ellipsis R subscript 2 cross times R subscript 3 2 cross times 3 horizontal ellipsis 3 cross times 3 6 not equal to 9

Karena ruas kiri tidak sama dengan ruas kanan, maka rangkaian tersebut merupakan jembatan wheatstone tidak seimbang sehingga kita dapat mencari nilai hambatan penggantinya dengan membuat rangkaian bantuan seperti berikut.

$R subscript a equals fraction numerator R subscript 1 space R subscript 2 over denominator R subscript 1 plus R subscript 2 plus R subscript 5 end fraction equals fraction numerator 2 cross times 3 over denominator 2 plus 3 plus 4 end fraction equals 6 over 9 equals 2 over 3 blank straight capital omega R subscript b equals fraction numerator R subscript 1 space R subscript 5 over denominator R subscript 1 plus R subscript 2 plus R subscript 5 end fraction equals fraction numerator 2 cross times 4 over denominator 2 plus 3 plus 4 end fraction equals 8 over 9 blank straight capital omega R subscript c equals fraction numerator R subscript 2 blank R subscript 5 over denominator R subscript 1 plus R subscript 2 plus R subscript 5 end fraction equals fraction numerator 3 cross times 4 over denominator 2 plus 3 plus 4 end fraction equals 12 over 9 equals 4 over 3 blank straight capital omega$

Setelah R_a, R_b, dan R_c diketahui, maka bentuk rangkaiannya menjadi

Hitung R_b dan R₃ serta R_c dan R₄ yang tersusun seri,

Hitung R_seri1 dan R_seri2 secara paralel

Error converting from MathML to accessible text.

Maka hambatan total rangkaian yaitu

Error converting from MathML to accessible text.

Jadi, jawaban yang tepat adalah C.
