Perhatikan gambar berikut! Kuat arus listrik pada penghambat R adalah...

Pertanyaan

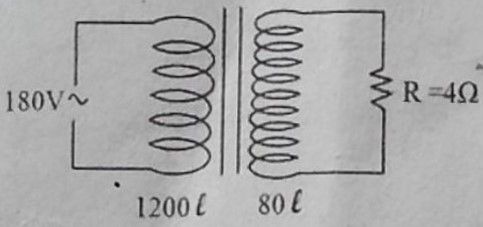

Perhatikan gambar berikut!

Kuat arus listrik pada penghambat R adalah...

  1. 12 A

  2. 6 A

  3. 3 A

  4. 0,2 A

Pembahasan Video:

Pembahasan Soal:

Tegangan sekunder:

begin mathsize 14px style table attributes columnalign right center left columnspacing 0px end attributes row cell N subscript p over N subscript s end cell equals cell V subscript p over V subscript s end cell row cell 1200 over 80 end cell equals cell 180 over V subscript s end cell row cell V subscript s end cell equals cell 180 over 15 end cell row cell V subscript s end cell equals cell 12 space Volt end cell end table end style

Arus sekunder:

begin mathsize 14px style table attributes columnalign right center left columnspacing 0px end attributes row cell I subscript s end cell equals cell V subscript s over R end cell row cell I subscript s end cell equals cell 12 over 4 end cell row cell I subscript s end cell equals cell 3 space Ampere end cell end table end style

Jadi, jawaban yang tepat adalah C.

Pembahasan terverifikasi oleh Roboguru

Dijawab oleh:

N. Puspita

Terakhir diupdate 30 Agustus 2021

Roboguru sudah bisa jawab 91.4% pertanyaan dengan benar

Tapi Roboguru masih mau belajar. Menurut kamu pembahasan kali ini sudah membantu, belum?

Membantu

Kurang Membantu

Apakah pembahasan ini membantu?

Belum menemukan yang kamu cari?

Post pertanyaanmu ke Tanya Jawab, yuk

Mau Bertanya

Pertanyaan yang serupa

Transformator step up adalah alat untuk....

Pembahasan Soal:

Transformtor adalah alat yang berfungsi untuk mengubah taraf tegangan listrik arus bolak-balik (AC) ke taraf tegangan listrik AC lainnya. Transformator terdiri dari lilitan-lilitan konduktor tembaga yang disusun sedemikian rupa sehingga dapat digunakan untuk mentransfer daya dari primer ke sekunder menggunakan induksi elektromagnetik.

Berdasarkan taraf tegangannya, ada dua transformator yaitu transformator step up dan step down. Transformator step up adalah transformator yang digunakan untuk menaikkan taraf tegangan listrik. Sedangkan transformator step down adalah transformator yang digunakan untuk menurunkan taraf atau level tegangan listrik.

Jadi, jawaban yang tepat adalah C.

0

Roboguru

Energi listrik disalurkan pada tegangan tinggi karena....

Pembahasan Soal:

Pada sebuah transformator idieal berlaku:

VsVp=NsNp=IpIs

Dengan Vp (tegangan kumparan primer), Vs (tegangan kumaran sekunder), Np (jumlah lilitan kumparan primer), Ns (jumlah lilitan kumparan sekunder), Ip (kuat arus kumparan primer), Is (kuat arus kumparan sekunder).

Tegangan tinggi menyebabkan arus yang disalurkan lebih kecil. Karena terlihat dari persamaan di atas, bahwa tegangan pada kumparan primer (Vs) berbanding terbalik dengan kuat arus pada kumparan primer (Ip).

Jadi, jawaban yang tepat adalah B.

0

Roboguru

Gambar berikut mengilustrasikan struktur dasar dari sebuah transformator.    Dengan kumparan sekunder dihubungkan pada ujung-ujung sebuah resistor, daya disipasi dalam rangkaian sekunder adalah 18 W...

Pembahasan Soal:

Diketahui:

Ps=18Wη=100%NP=1500Ns=100Vs=6V

Ditanya:

1. Is = ?

2. VP

Pembahasan:

Arus yang mengalir dalam kumparan skunder dapat ditentukan dengan persamaan:

Is=VsPsIs=618Is=3A

Sementara itu tegangan suplai AC (tegangan primer) dapat dihitung dengan hubungan antara jumlah lilitan dan tegangan, yaitu:

NSNP=VSVP1001500=6VPVP=90V

Jadi, kuat arus dalam kumparan skunder dan tegangan suplai AC pada transformator adalah 3 A dan 90 V.

0

Roboguru

Sebuah transformator memiliki tegangan input sebesar 220 volt dan 1000 lilitan pada kumparannya. Jika pada kumparan output terdapat 500 lilitan, berapa tegangan output dari transformator tersebut?

Pembahasan Soal:

Diketahui:
Vi=220VNi=1000No=500lilitan

Ditanya:
Tegangan output dari transformator?

Penyelesaian:
Perbandingan jumlah lilitan berbanding lurus dengan tegangan dan arus listrik antara kumparan primer dan sekunder. Jumlah lilitan kumparan akan berbanding lurus dengan besarnya tegangan. Sehingga tegangan outputnya dapat dihitung dengan persamaan:
VoViVoVoVo====NoNiNiNoVi1000500220110V

Dengan demikian, tegangan output transformatornya adalah 110 V.

Jadi, jawaban yang tepat adalah B.

0

Roboguru

Data perbandingan lilitan sekunder dan lilitan primer adalah sebagai berikut:         Jenis transformator step-down ditunjukkan pada nomtransor...

Pembahasan Soal:

Transformator step-down adalah transformator yang digunakan untuk menurunkan tegangan. Ciri-ciri transformator step-down adalah:

  1. Tegangan primer lebih besar dari tegangan sekunder begin mathsize 14px style V subscript p greater than V subscript s end style
  2. Lilitan primer lebih banyak dari lilitan sekunder begin mathsize 14px style N subscript p greater than N subscript s end style
  3. Arus primer lebih kecil dari arus sekunder I subscript p less than I subscript s

Dengan demikian, transformator step-down ditunjukkan oleh data nomor 4.

Jadi, jawaban yang tepat adalah A.
