Pertanyaan

Perhatikan gambar berikut! Jika 1 μ = 1 0 − 6 ,Tentukan besar impedansi!

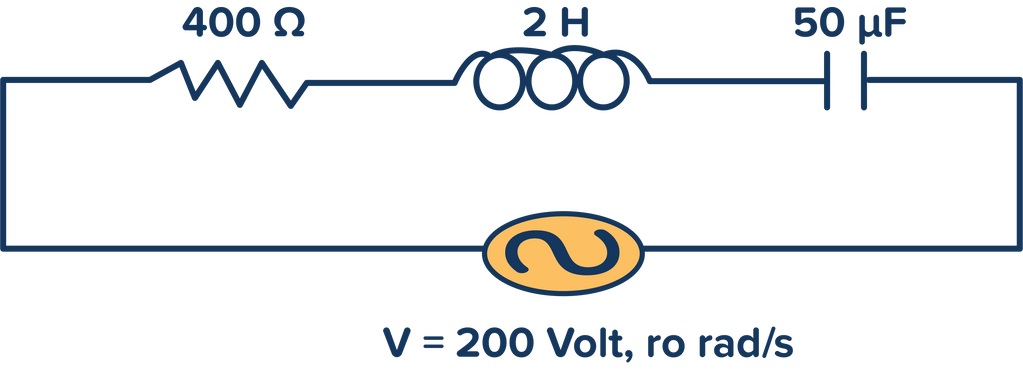

Perhatikan gambar berikut!

Jika $1 μ = 1 0^{- 6}$ , Tentukan besar impedansi! $\;$

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

R. Mutia

Master Teacher

Mahasiswa/Alumni Universitas Gadjah Mada

Jawaban terverifikasi

Jawaban

besar impedansi adalah 500 ohm.

Pembahasan

Soal ini menggunakan konsep rangkaian AC-RLC. Diketahui: Ditanya: Z . Penyelesaian: Impedansi adalah hambatan total pengganti rangkaian, persamaannya: Dengan demikian, besar impedansi adalah 500 ohm.

Soal ini menggunakan konsep rangkaian AC-RLC.

Diketahui:

R equals 400 straight capital omega L equals 2 space straight H C equals 50 space μF equals 50 cross times 10 to the power of negative 6 end exponent straight F omega equals 50 bevelled rad over straight s

Ditanya: Z.

Penyelesaian:

Impedansi adalah hambatan total pengganti rangkaian, persamaannya:

Z equals square root of R squared plus left parenthesis X subscript L minus X subscript C right parenthesis end root

$table attributes columnalign left end attributes row cell X subscript L equals omega L equals open parentheses 50 close parentheses open parentheses 2 close parentheses equals 100 space straight capital omega end cell row cell X subscript C equals fraction numerator 1 over denominator omega C end fraction equals fraction numerator 1 over denominator left parenthesis 50 right parenthesis left parenthesis 50 cross times 10 to the power of negative 6 end exponent right parenthesis end fraction equals 400 straight capital omega end cell row cell Z equals square root of 400 squared plus left parenthesis 100 minus 400 right parenthesis squared end root end cell row cell Z equals 500 space straight capital omega end cell end table$

Dengan demikian, besar impedansi adalah 500 ohm.
