Perhatikan gambar berikut! Jika tegangan 240 V diberikan di antara Adan B, hitung daya disipasi dalam salah saturesistor 10 Ω , dan dalam resistor 30 Ω dan45 Ω !

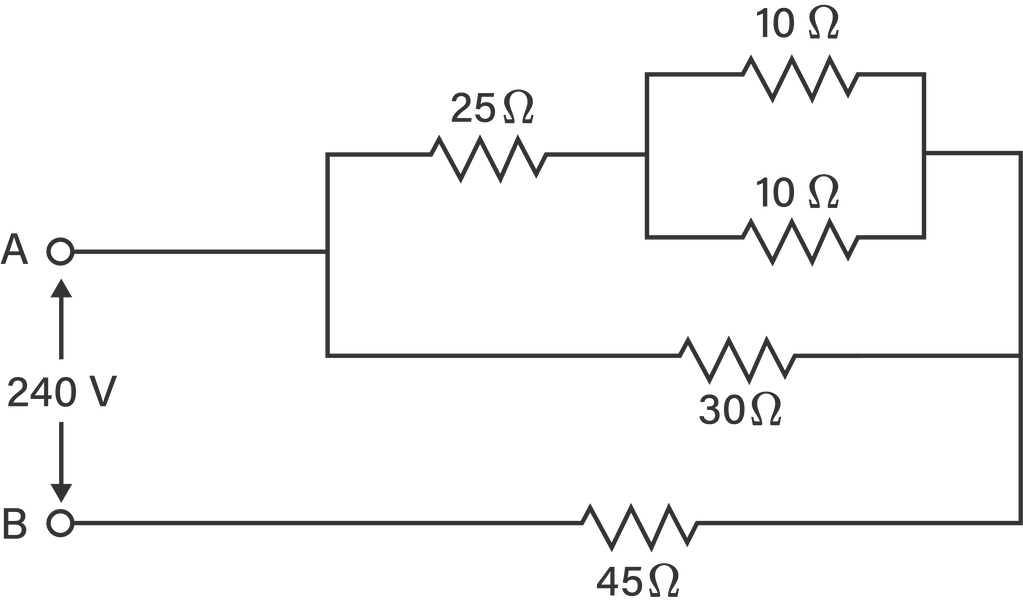

Perhatikan gambar berikut!

Jika tegangan 240 V diberikan di antara A dan B, hitung daya disipasi dalam salah satu resistor 10 $Ω$ , dan dalam resistor 30 $Ω$ dan 45 $Ω$ !

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

Y. Maghfirah

Master Teacher

Jawaban terverifikasi

Jawaban

daya disipasi dalam salah saturesistor 10 Ω , dan dalam resistor 30 Ω dan45 Ω . adalah 10 W, 120 W, dan 720 W.

daya disipasi dalam salah satu resistor 10

Ω

, dan dalam resistor 30

Ω

dan 45

Ω

. adalah 10 W, 120 W, dan 720 W.

Pembahasan

Diketahui: R 1 = 25 Ω R 2 = 10 Ω R 3 = 10 Ω R 4 = 30 Ω R 5 = 45 Ω V A B = 240 V Ditanya: Daya disipasi? Penyelesaian: Untuk menjawab soal ini diperlukan konsep daya disipasi. Daya disipasi merupakan jumlah energi yang berubah menjadi panas atau energi yang terbuang. Hambatan pengganti: R 23 = R 2 + R 3 R 2 . R 3 = 10 + 10 10.10 = 5 Ω R 231 = R 1 + R 23 = 25 + 5 = 30 Ω R 2314 = R 123 + R 4 R 123 . R 4 = 30 + 30 30.30 = 15 Ω R t o t = R 2314 + R 5 = 15 + 45 = 60 Ω Arus total: I t o t = R t o t V t o t = 60 240 = 4 A Menghitung daya disipasi > P 5 P 5 = I 5 2 x R 5 ; dengan I 5 = I 2314 = I tot = 4 P 5 = 4 2 x 45 = 720 W > P 4 P 4 = R 4 V 4 2 d e n g an V 4 = V 231 = V 2314 V 4 = I 2314 x R 2314 V 4 = 4 x 15 = 60 V S e hin gg a P 4 = R 4 V 4 2 = 30 6 0 2 = 120 W > P 2 P 2 = R 2 V 2 2 d e n g an V 2 = V 3 = V 4 − V 1 V 2 = V 4 − ( I 1 x R 1 ) V 2 = V 4 − ( I t o t − I 4 ) x R 1 V 2 = V 4 − ( I t o t − R 4 V 4 ) x R 1 V 2 = 60 4 − ( 4 − 30 60 ) x 25 = 10 V S e hin gg a P 2 = R 2 V 2 2 = 10 1 0 2 = 10 W Dengan demikian, daya disipasi dalam salah saturesistor 10 Ω , dan dalam resistor 30 Ω dan45 Ω . adalah 10 W, 120 W, dan 720 W.

Diketahui:

$R_{1} = 25 Ω R_{2} = 10 Ω R_{3} = 10 Ω R_{4} = 30 Ω R_{5} = 45 Ω V_{A B} = 240 V$

Ditanya: Daya disipasi?

Penyelesaian:

Untuk menjawab soal ini diperlukan konsep daya disipasi. Daya disipasi merupakan jumlah energi yang berubah menjadi panas atau energi yang terbuang.

Hambatan pengganti:

$R_{23} = \frac{R _{2} . R _{3}}{R _{2} + R _{3}} = \frac{10.10}{10 + 10} = 5 Ω$

$R_{231} = R_{1} + R_{23} = 25 + 5 = 30 Ω$

$R_{2314} = \frac{R _{123} . R _{4}}{R _{123} + R _{4}} = \frac{30.30}{30 + 30} = 15 Ω$

$R_{t o t} = R_{2314} + R_{5} = 15 + 45 = 60 Ω$

Arus total:

$I_{t o t} = \frac{V _{t o t}}{R _{t o t}} = \frac{240}{60} = 4 A$

Menghitung daya disipasi

> P₅

P₅= I₅² x R₅ ; dengan I₅ = I₂₃₁₄ = I_tot = 4

P₅= 4² x 45 = 720 W

> P₄

$P_{4} = \frac{V _{4}^{2}}{R _{4}} d e n g an V_{4} = V_{231} = V_{2314} V_{4} = I_{2314} x R_{2314} V_{4} = 4 x 15 = 60 V S e hin gg a P_{4} = \frac{V _{4}^{2}}{R _{4}} = \frac{6 0 ^{2}}{30} = 120 W$

> P₂

_{$P_{2} = \frac{V _{2}^{2}}{R _{2}} d e n g an V 2 = V_{3} = V_{4} - V_{1} V_{2} = V_{4} - (I_{1} x R_{1}) V_{2} = V_{4} - (I_{t o t} - I_{4}) x R_{1} V_{2} = V_{4} - (I_{t o t} - \frac{V _{4}}{R _{4}}) x R_{1} V_{2} = 60_{4} - (4 - \frac{60}{30}) x 25 = 10 V S e hin gg a P_{2} = \frac{V _{2}^{2}}{R _{2}} = \frac{1 0 ^{2}}{10} = 10 W$}

Dengan demikian, daya disipasi dalam salah satu resistor 10 $Ω$ , dan dalam resistor 30 $Ω$ dan 45 $Ω$ . adalah 10 W, 120 W, dan 720 W.
