Pertanyaan

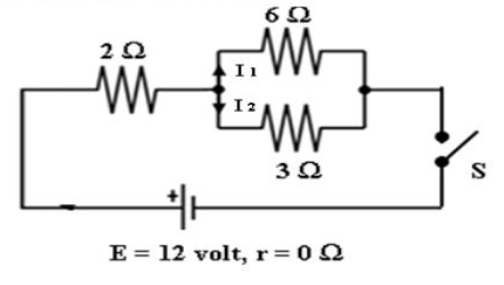

Perhatikan gambar berikut! Jika saklar ditutup, barapakah besarnya kuat arus yang melewati hambatan 6 Ω dan 3 Ω ?

Perhatikan gambar berikut!

Jika saklar ditutup, barapakah besarnya kuat arus yang melewati hambatan $6 Ω$ dan $3 Ω$ ?

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

J. Khairina

Master Teacher

Mahasiswa/Alumni Universitas Pendidikan Indonesia

Jawaban terverifikasi

Jawaban

kuat arus yang melewat hambatan adalah 1 A, sedangkankuat arus yang melewat hambatan adalah 2A.

kuat arus yang melewat hambatan bold 6 bold capital omega

adalah 1 A, sedangkan kuat arus yang melewat hambatan bold 3 bold capital omega

adalah 2 A.

Pembahasan

Besar hambatan total Arus total yang mengalir pada rangkaian Hambatan dan dipasang paralel sehingga berlaku Sesuai dengan Hukum I Kirchoff Sehingga Jadi, kuat arus yang melewat hambatan adalah 1 A, sedangkankuat arus yang melewat hambatan adalah 2A.

Besar hambatan total
$table attributes columnalign right center left columnspacing 0px end attributes row cell 1 over R subscript p end cell equals cell 1 over 6 plus 1 third end cell row cell 1 over R subscript p end cell equals cell fraction numerator 1 plus 2 over denominator 6 end fraction end cell row cell R subscript p end cell equals cell 2 space straight capital omega end cell end table$

R subscript T o t a l end subscript equals 2 plus R subscript p R subscript T o t a l end subscript equals 2 plus 2 R subscript T o t a l end subscript equals 4 space straight capital omega

Arus total yang mengalir pada rangkaian
I subscript t o t a l end subscript equals V over R I subscript t o t a l end subscript equals 12 over 4 I subscript t o t a l end subscript equals 3 space straight A

Hambatan 6 straight capital omega dan 3 straight capital omega dipasang paralel sehingga berlaku
table attributes columnalign right center left columnspacing 0px end attributes row cell V subscript 1 end cell equals cell V subscript 2 end cell row cell I subscript 1 R subscript 1 end cell equals cell I subscript 2 R subscript 2 end cell row cell 6 I subscript 1 end cell equals cell 3 I subscript 2 end cell row cell I subscript 1 end cell equals cell 1 half I subscript 2 end cell end table

Sesuai dengan Hukum I Kirchoff
table attributes columnalign right center left columnspacing 0px end attributes row cell I subscript t o t a l end subscript end cell equals cell I subscript 1 plus I subscript 2 end cell row 3 equals cell 1 half I subscript 2 plus I subscript 2 end cell row 3 equals cell 3 over 2 I subscript 2 end cell row cell I subscript 2 end cell equals cell 2 space straight A end cell end table

Sehingga
I subscript 1 equals 1 half I subscript 2 I subscript 1 equals 1 half.2 I subscript 1 equals 1 space straight A

Jadi, kuat arus yang melewat hambatan adalah 1 A, sedangkan kuat arus yang melewat hambatan adalah 2 A.
