Perhatikan gambar berikut! Diketahui bahwa hambatan R₁ > R₂ > R₃ serta V₁, V₂, dan V₃ merupakan beda potensialpada masing-masing R ,maka … .

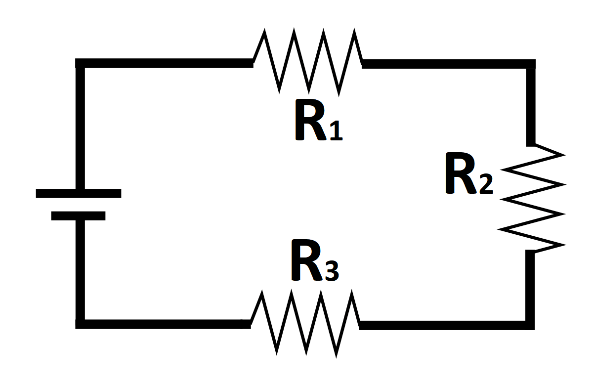

Perhatikan gambar berikut!

Diketahui bahwa hambatan R₁ > R₂ > R₃ serta V₁, V₂, dan V₃ merupakan beda potensial pada masing-masing R , maka … .

V₁ > V₂ > V₃
V₁ < V₂ < V₃
V₁ > V₂ < V₃
V₁ < V₂ > V₃
V₁ = V₂ = V₃

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

Y. Frando

Master Teacher

Mahasiswa/Alumni Universitas Negeri Yogyakarta

Jawaban terverifikasi

Pembahasan

Berdasarkan hukum Ohm, nilai tegangan sebanding dengan kuat arus dan hambatan ( V = I R ). Rangkaian di atas merupakan rangkaian seri, maka kuat arus yang melalui setiap hambatan adalah sama besar sehingga tegangan hanya bergantung pada masing-masing R . Adapun hubungan V dan R adalah sebanding, maka kita peroleh V₁ > V₂ > V₃ .

Berdasarkan hukum Ohm, nilai tegangan sebanding dengan kuat arus dan hambatan ( V = I R). Rangkaian di atas merupakan rangkaian seri, maka kuat arus yang melalui setiap hambatan adalah sama besar sehingga tegangan hanya bergantung pada masing-masing R. Adapun hubungan V dan R adalah sebanding, maka kita peroleh V₁ > V₂ > V₃.
