Pertanyaan

Perhatikan gambar berikut! Batang konduktor dengan panjang 50 cm ditarik dengan kecepatan 2 m/s seperti pada gambar di atas. Jika medan magnet bernilai seragam sebesar 4×10 × -5 T dan besarnya hambatan adalah 0,04 ohm, besar dan arah arus induksi yang muncul adalah ….

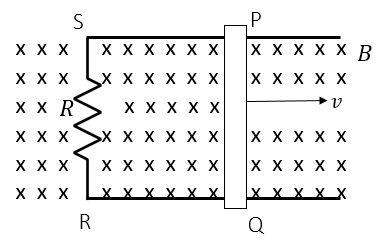

Perhatikan gambar berikut!

Batang konduktor dengan panjang 50 cm ditarik dengan kecepatan 2 m/s seperti pada gambar di atas. Jika medan magnet bernilai seragam sebesar 4 × 10×^-5 T dan besarnya hambatan adalah 0,04 ohm, besar dan arah arus induksi yang muncul adalah ….

0,8 mA dari P ke Q
0,8 mA dari Q ke P
1,0 mA dari P ke Q
1,0 mA dari Q ke P
1,2 mA dari Q ke P

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

R. Utama

Master Teacher

Jawaban terverifikasi

Jawaban

jawaban yang tepat adalah D.

Pembahasan

Pada batang konduktor yang digerakkan secara bebas dalam medan magnet homogen B dengan kecepatan v seperti gambar di atas, maka ggl induksi yang muncul yaitu: ⇒ ε = B l v ⇒ ε = ( 4 × 1 0 − 5 ) ( 0 , 5 ) ( 2 ) ⇒ ε = 4 × 1 0 − 5 V Sehingga kuat arus induksi yaitu: Untuk menentukan arus induksi, dapat menggunakan Hukum Lenz. Arah medan Lenzberlawanan denganmedan magnet penyebabnya. Karena medan magnet penyebab arahnya masuk bidang, maka medan Lenz berarah keluar bidang. Dengan kaidah tangan kanan maka akan diperoleh bahwa arus induksi pada soal akan mengalir dari Q ke P. Dengan demikian,besar dan arah arus induksi yang muncul adalah1,0 mA dari Q ke P. Jadi, jawaban yang tepat adalah D.

Pada batang konduktor yang digerakkan secara bebas dalam medan magnet homogen B dengan kecepatan v seperti gambar di atas, maka ggl induksi yang muncul yaitu:

$\Rightarrow ε = B l v \Rightarrow ε = (4 \times 1 0^{- 5}) (0, 5) (2) \Rightarrow ε = 4 \times 1 0^{- 5} V$

Sehingga kuat arus induksi yaitu:

$rightwards double arrow i equals epsilon over R rightwards double arrow i equals fraction numerator 4 cross times 10 to the power of negative 5 end exponent over denominator 0 comma 04 end fraction rightwards double arrow i equals 10 to the power of negative 3 end exponent space straight A rightwards double arrow i equals 1 space mA$

Untuk menentukan arus induksi, dapat menggunakan Hukum Lenz. Arah medan Lenz berlawanan dengan medan magnet penyebabnya. Karena medan magnet penyebab arahnya masuk bidang, maka medan Lenz berarah keluar bidang. Dengan kaidah tangan kanan maka akan diperoleh bahwa arus induksi pada soal akan mengalir dari Q ke P.

Dengan demikian, besar dan arah arus induksi yang muncul adalah 1,0 mA dari Q ke P.

Jadi, jawaban yang tepat adalah D.
