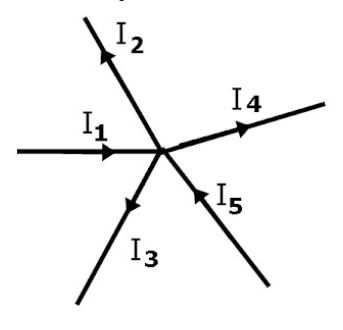

Perhatikan gambar arus listrik berikut! Jika besar I₁ =6 A, I₂=I₃ =4 A dan I₄ =3 A, maka besar I₅ =....

Pembahasan

Hukum I Kirchhoff lebih umum menyatakan bahwa jumlah kuat arus listrik yang masuk ke suatu titik cabang akan sama dengan jumlah kuat arus listrik yang meninggalkan titik itu. Secar amatematis, hukum I Kirchoff dapat dituliskan sebagai Σ I ma s u k ​ = Σ I k e l u a r ​ . I₁ = 6A I₂ = I₃ = 4A I₄ = 3A I 5 = ...? Σ I ma s u k ​ = Σ I k e l u a r ​ I 1 ​ + I 5 ​ = I 2 ​ + I 3 ​ + I 4 ​ 6 + I 5 ​ = 4 + 4 + 3 6 + I 5 ​ = 11 I 5 ​ = 11 − 6 I 5 ​ = 5 A Besar arus pada I 5 adalah 5 A. Dengan demikian, jawaban yang tepat adalah D.
