Pada rangkaian seperti gambar, GGL baterai 6 V dan hambatan dalamnya 0,25 Ohm. Kuat arus yang mengalir pada hambatan 3 Ohmadalah sebesar....

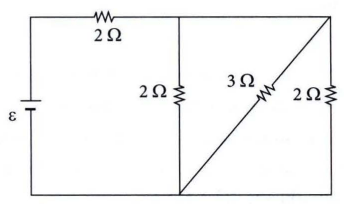

Pada rangkaian seperti gambar, GGL baterai 6 V dan hambatan dalamnya 0,25 Ohm. Kuat arus yang mengalir pada hambatan 3 Ohm adalah sebesar .... $\;\;$

1,15 A
0,75 A
0,65 A
0,50 A
0,25 A

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

S. Abdurrahman

Master Teacher

Mahasiswa/Alumni Institut Teknologi Bandung

Jawaban terverifikasi

Jawaban

jawaban yang tepat adalah D

Pembahasan

Dengan demikian, jawaban yang tepat adalah D

$R subscript p equals 2 plus left parenthesis 2 divided by divided by 3 divided by divided by 2 right parenthesis R subscript p equals 11 over 4 I equals fraction numerator epsilon over denominator R subscript p plus r end fraction equals 2 space A V space p a d a space r a n g k a i a n space p a r a l e l space colon V subscript p equals epsilon minus I r minus I R V subscript p equals 6 minus 2 left parenthesis 0 comma 25 right parenthesis minus 2 left parenthesis 2 right parenthesis V subscript p equals 1 comma 5 space V I subscript 3 subscript space O h m end subscript equals V subscript p over R equals 0 comma 5 space O h m$

Dengan demikian, jawaban yang tepat adalah D
