Pada rangkaian AC terlukis di bawah, impedansinyaadalah ... (EBTANAS)

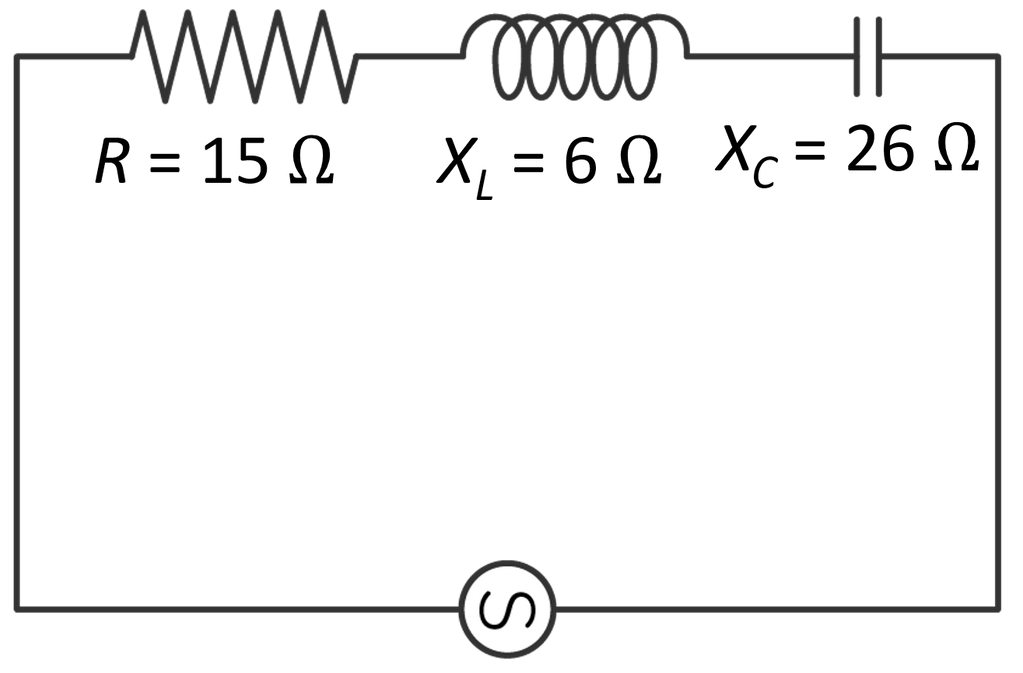

Pada rangkaian AC terlukis di bawah, impedansinya adalah ... $\;$

(EBTANAS)

13 ohm $\;$
17 ohm $\;$
20 ohm $\;$
25 ohm $\;$
35 ohm $\;$

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

S. Afriyani

Master Teacher

Mahasiswa/Alumni Universitas Sebelas Maret

Jawaban terverifikasi

Jawaban

jawaban yang tepat adalah D.

Pembahasan

Diketahui : R =15 ohm X L = 6 ohm X C = 26ohm Ditanya : Z ? Penyelesaian : lmpedensi rangkaian merupakan penghambat arus pada rangkaian seri R - L - C yang besarnya dapat dihitung menggunakan persamaan berikut. Z = R 2 + ( X L − X C ) 2 dengan X L = hambatan pada resistor (ohm), X L = reaktansi induktif(ohm), dan X C = reaktansi kapasitif(ohm). Z = = = = = R 2 + ( X L − X C ) 2 1 5 2 + ( 6 − 26 ) 2 225 + 400 625 25 ohm Dengan demikian,impedansinya rangkaian di atas adalah 25 ohm. Jadi, jawaban yang tepat adalah D.

Diketahui :

R = 15 ohm

X_L = 6 ohm

X_C = 26 ohm

Ditanya : Z ?

Penyelesaian :

lmpedensi rangkaian merupakan penghambat arus pada rangkaian seri R-L-C yang besarnya dapat dihitung menggunakan persamaan berikut.

$Z = R^{2} + (X_{L} - X_{C})^{2}$

dengan X_L = hambatan pada resistor (ohm), X_L = reaktansi induktif (ohm), dan X_C= reaktansi kapasitif (ohm).

$Z = = = = = R^{2} + (X_{L} - X_{C})^{2} 1 5^{2} + (6 - 26)^{2} 225 + 400 625 25 ohm$

Dengan demikian, impedansinya rangkaian di atas adalah 25 ohm. $\;$

Jadi, jawaban yang tepat adalah D.
