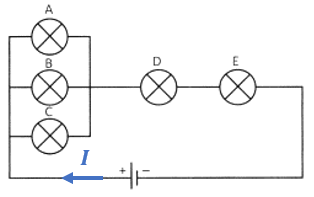

Pada gambar rangkaian listrik di bawah ini, A, B, C, D, dan E merupakan lampu pijar identik. Jika lampu B dilepas, lampu yang menyala lebih terang adalah …

Pada gambar rangkaian listrik di bawah ini, A, B, C, D, dan E merupakan lampu pijar identik.

Jika lampu B dilepas, lampu yang menyala lebih terang adalah …

lampu A dan C
lampu A dan D
lampu C dan D
lampu C dan E
lampu D dan E

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

S. Andiane

Master Teacher

Jawaban terverifikasi

Jawaban

jawaban yang tepat adalah E.

Pembahasan

Lampu A, B, C, D, dan E identik. Arus listrik bergerak dari kutub positif ke kutub negatif seperti pada gambar lampu A, B, dan C tersusun secara paralel, maka arus yang mengalir pada ketiga lampu tersebut harus terbagi menjadi tiga karena arus yang mengalir pada keseluruhan rangkaian sebesar I, maka arus yang mengalir pada rangkaian paralel ( I P ), lampu D ( I D ), dan lampu E ( I E ) sama. Jika lampu B dilepas, arus yang mengalir pada rangkaian paralel saat ini hanya terbagi menjadi dua (lampu A dan C). Sehingga, Dengan demikian, lampu A dan C menjadi menyala lebih terang dari sebelumnya, tetapi lampu D dan E masih tetap menyala lebih terang dengan besar arus yang mengalir masing-masing sebesar I. Jadi, jawaban yang tepat adalah E.

Lampu A, B, C, D, dan E identik. Arus listrik bergerak dari kutub positif ke kutub negatif seperti pada gambar

lampu A, B, dan C tersusun secara paralel, maka arus yang mengalir pada ketiga lampu tersebut harus terbagi menjadi tiga

karena arus yang mengalir pada keseluruhan rangkaian sebesar I, maka arus yang mengalir pada rangkaian paralel (I_P), lampu D (I_D), dan lampu E (I_E) sama.

begin mathsize 14px style I subscript P equals I subscript A plus I subscript B plus I subscript C equals 1 third I plus 1 third I plus 1 third I I subscript P equals I I subscript D equals I subscript E equals I end style

Jika lampu B dilepas, arus yang mengalir pada rangkaian paralel saat ini hanya terbagi menjadi dua (lampu A dan C). Sehingga,

Dengan demikian, lampu A dan C menjadi menyala lebih terang dari sebelumnya, tetapi lampu D dan E masih tetap menyala lebih terang dengan besar arus yang mengalir masing-masing sebesar I.

Jadi, jawaban yang tepat adalah E.
