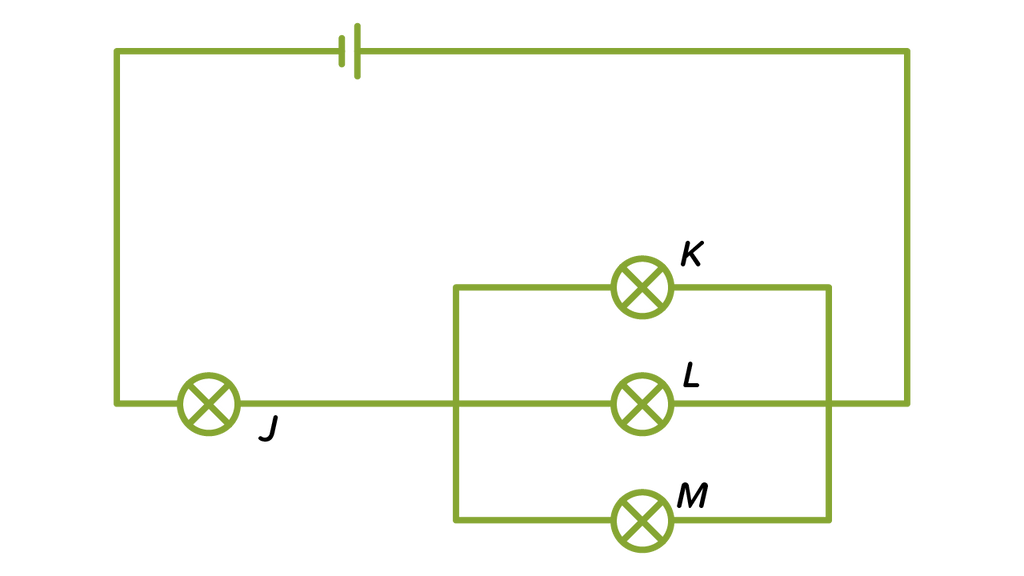

Lampu J, K, L, dan M merupakan lampu identik yang ketika dihubungkan pada sumber tegangan semuanya menyala seperti gambar berikut. Jika lampu L rusak, pernyataan yang benar adalah ....

Pertanyaan

Lampu J, K, L, dan M merupakan lampu identik yang ketika dihubungkan pada sumber tegangan semuanya menyala seperti gambar berikut.

Jika lampu L rusak, pernyataan yang benar adalah ....space

  1. Lampu J, K, dan M sama terang.space

  2. Lampu J lebih terang dari semula.space

  3. Lampu J lebih redup dari semula.space

  4. Lampu K dan M lebih redup dari semula.space

  5. Lampu J sama terang dengan semula.space

Pembahasan Video:

Pembahasan Soal:

Diketahui:

Tegangan baterai = V

hambatan keempat lampu sama = R

Ditanya: yang terjadi jika L rusak?

Penyelesaian:

Kondisi awal:

hambatan pengganti:

R subscript P equals R plus R over 3 equals fraction numerator 4 R over denominator 3 end fraction

Arus pada J:

I subscript J equals V over R subscript P equals fraction numerator V over denominator begin display style fraction numerator 4 R over denominator 3 end fraction end style end fraction equals 0 comma 75 V over R

Tegangan pada J:

V subscript J equals I subscript J. R subscript J equals 0 comma 75 V over R. R equals 0 comma 75 V

Tegangan pada K, L, dan M (sama karena paralel):

V subscript k equals V subscript L equals V subscript M equals V minus V subscript j equals V minus 0 comma 75 V equals 0 comma 25 V

Kondisi saat L rusak:

hambatan pengganti:

R subscript P equals R plus R over 2 equals 1 comma 5 R

Arus pada J:

I subscript J equals V over R subscript P equals fraction numerator V over denominator begin display style 1 comma 5 R end style end fraction equals 0 comma 67 V over R

Tegangan pada J:

V subscript J equals I subscript J. R subscript J equals 0 comma 67 V over R. R equals 0 comma 67 V

Tegangan pada K dan M (sama karena paralel):

V subscript k equals V subscript M equals V minus V subscript j equals V minus 0 comma 67 V equals 0 comma 33 V

Lampu Vawal Vakhir Nyala
J 0,75V 0,67V Lebih redup
K 0,25V 0,33V Lebih terang
M 0,25V 0,33V Lebih terang

Dengan demikian, lampu J lebih redup dari semula.

Oleh karena itu, jawaban yang tepat adalah C.
