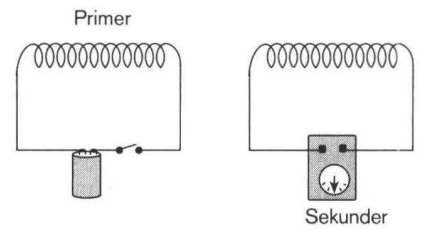

Ketika sakelar pada rangkaian primer dalam gambar berikut ditutup atau dibuka, galvanometer dalam rangkaian sekunder mencatat adanya arus listrik. Namun, ketika sakelar tetap tertutup, tidak ada arus listrik dicatat pada galvanometer. Mengapa?

Pertanyaan

Ketika sakelar pada rangkaian primer dalam gambar berikut ditutup atau dibuka, galvanometer dalam rangkaian sekunder mencatat adanya arus listrik. Namun, ketika sakelar tetap tertutup, tidak ada arus listrik dicatat pada galvanometer. Mengapa?



Pembahasan Soal:

Menurut hukum Faraday, induksi elektromagnetik yang menyatakan bahwa gaya gerak listrik induksi yang timbul dalam suatu konduktor sebanding dengan laju perubahan fluks magnetik yang memotong konduktor.

Pada saat sakelar pada tangkaian primer ditutup dan dibuka, maka arus listrik yang mengalirpada kumparan akan berubah-ubah, akibatnya akan timbul perubahan medan magnet. Perubahan medan magnet ini akan mengakibatkan perubahan fluks atau garis gaya magnet yang memotong kumparan sekunder. Sehingga berdasarkan hukum Faraday akan timbul GGL induksi pada kumparan sekunder. Oleh karena itu galvanometer rangkaian sekunder akan mencatat adanya arus listrik.

Namun, saat sakelar tetap terututp, arus listrik yang mengalir pada rangkaian primer tidak berubah, sehingga tidak terdapat pula perubahan medan magnet. Karena tidak terdapat perubahan garis gaya magnet, maka berdasarkan hukum Faraday di atas tidak akan timbul GGL induksi. Oleh karena itu tidak ada arus listrik yang dicatat pada galvanometer.

Pembahasan terverifikasi oleh Roboguru

Dijawab oleh:

F. Afrianto

Mahasiswa/Alumni Institut Teknologi Bandung

Terakhir diupdate 13 September 2021

Roboguru sudah bisa jawab 91.4% pertanyaan dengan benar

Tapi Roboguru masih mau belajar. Menurut kamu pembahasan kali ini sudah membantu, belum?

Membantu

Kurang Membantu

Apakah pembahasan ini membantu?

Belum menemukan yang kamu cari?

Post pertanyaanmu ke Tanya Jawab, yuk

Mau Bertanya

Pertanyaan yang serupa

Arus induksi adalah berupa ...

Pembahasan Soal:

Arus induksi merupakan arus bolak-balik (AC)

Jadi, jawaban yang benar adalah B.undefined

0

Roboguru

Elektromagnet banyak dipakai pada alat-alat listrik, karena...

Pembahasan Soal:

Elektromagnetik adalah perubahan listrik menjadi magnet. Banyak digunakan karena sifat kemagnetannya dapat diubah-ubah. Contohnya pada bel listrik, pintu kulkas, dan dynamo sepeda.

Maka jawaban yang tepat adalah D.undefined

1

Roboguru

Mengapa elektromagnet tidak dapat disebut magnet permanen? Jelaskan jawabanmu.

Pembahasan Soal:

Elektromagnet adalah magnet yang tercipta oleh arus listrik. Elektromagnet terdiri dari kawat yang dililit menjadi kumparan. Arus yang melewati kumparan yang akan menciptakan medan magnet. Karena elektromagnet bersumber dari arus listrik, maka menghilangkan atau memutus sumber arus listrik pada elektromagnet akan membuat sifat kemagnetan magnet tersebut hilang. Hal inilah yang membuat elektromagnet disebut juga magnet sementara atau tidak permanen.

jadi, elektromagnet tidak dapat dikatakan sebagai magnet permanen karena bergantung oleh arus listrik, tanpa arus listrik elektromagnet tidak akan menjadi magnet.

0

Roboguru

Susunan rangkaian berikut menunjukkan sebuah relai yang dapat digunakan untuk menyalakan dan memadamkan lampu dari jarak yang jauh. Dengan menekan sakelar S on atau off, ini menghubungkan atau memutus...

Pembahasan Soal:

Inti kumparan terbuat dari bahan besi agar dapat diinduksi oleh arus listrik yang yang dialirkan, sehingga inti kumparan bersifat magnet. Saat inti kumparan menjadi magnet, maka dapat menarik besi yang terletak antara poros dan lengan dan menyebabkan terjadi kontak pada bagian bawah (menyalakan lampu pijar). Sebaliknya saat arus listrik dihentikan maka inti kumparan besi menjadi kehilangan sifat magnetnya dan melepaskan besi yang ada pada poros dan lengan sehingga tidak terjadi kontak (mematikan lampu kontak).

0

Roboguru

Inti besi dililit kawat tembaga, lalu dihubungkan dengan sumber arus searah untuk dijadikan elektromagnet. Elektromagnet yang menghasilkan medan terkuat ditunjukkan oleh gambar ....

Pembahasan Soal:

Semakin banyak jumlah lilitan maka induksi atau kuat medan magnetik semaki besar pula. Hal tersebut disebabkan oleh bagian kawat yang menyumbangkan efek induksi magnetik semakin banyak.

Jadi, jawaban yang benar adalah C.space



0
