Pertanyaan

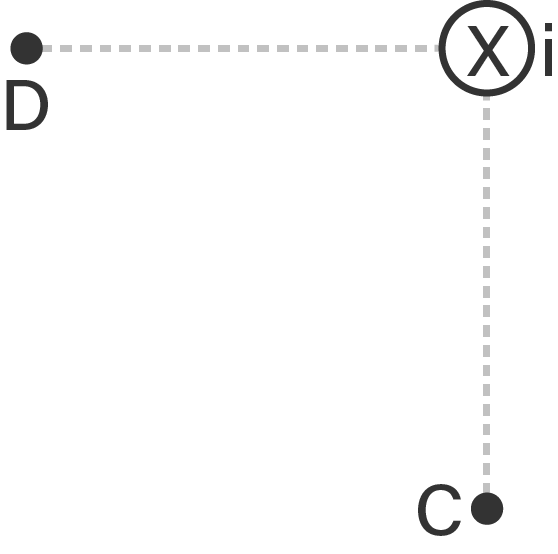

Kemanakah arah medan magnet pada titik-titik disekitar kawat berarusdi bawah ini?

Kemanakah arah medan magnet pada titik-titik di sekitar kawat berarus di bawah ini?

$\;\;$

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

Y. Maghfirah

Master Teacher

Jawaban terverifikasi

Jawaban

arah medan magnet pada titik C adalah ke kiri dan titik D adalah ke atas.

arah medan magnet pada titik C adalah ke kiri dan titik D adalah ke atas. $\;\;$

Pembahasan

Jawaban yang benar untuk pertanyaan tersebut adalah pada titik Cke kiridan titik D ke atas. Arah medan magnetik ( B ) yang disebabkan kawat berarus listrik dapat ditentukan dengan menggunakan kaidahtangankanan.Kaidah tangan kanan dapat dilihat sepertigambar berikut ini. Arah ibu jari menunjukkan arah arus listrik sedangkanputaran keempat jari lainnyamerupakanarah medanmagnetik. Tanda ( × ) pada arus listrik menandakan bahwa arus listrik mengarah masuk bidang gambar atau menjauhi pembaca, sehingga menggunakan kaidah tangan kanan arah medan magnet adalah searah jarum jam. Dengan demikian, arah medan magnet pada titik C adalah ke kiri dan titik D adalah ke atas.

Jawaban yang benar untuk pertanyaan tersebut adalah pada titik C ke kiri dan titik D ke atas.

Arah medan magnetik (B) yang disebabkan kawat berarus listrik dapat ditentukan dengan menggunakan kaidah tangan kanan. Kaidah tangan kanan dapat dilihat seperti gambar berikut ini. Arah ibu jari menunjukkan arah arus listrik sedangkan putaran keempat jari lainnya merupakan arah medan magnetik.

Tanda ( $\times$ ) pada arus listrik menandakan bahwa arus listrik mengarah masuk bidang gambar atau menjauhi pembaca, sehingga menggunakan kaidah tangan kanan arah medan magnet adalah searah jarum jam.

Dengan demikian, arah medan magnet pada titik C adalah ke kiri dan titik D adalah ke atas. $\;\;$
