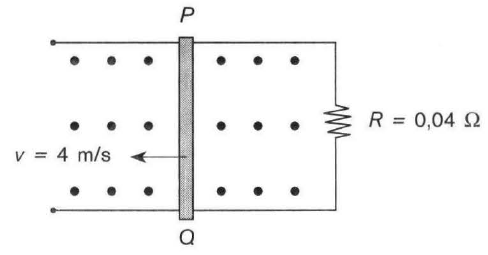

Kawat PQ sepanjang 75 cm digerakkan ke kiri sepanjang kawat AB tegak lurus dan memotong medan magnet  seperti gambar di samping. Hitung GGL induksi dan kuat arus yang mengalir pada kawat!

Pertanyaan

Kawat PQ sepanjang 75 cm digerakkan ke kiri sepanjang kawat AB tegak lurus dan memotong medan magnet 4 cross times 10 to the power of negative 2 end exponent space straight T seperti gambar di samping. Hitung GGL induksi dan kuat arus yang mengalir pada kawat!

Pembahasan Soal:

Diketahui

table attributes columnalign right center left columnspacing 0px end attributes row L equals cell 75 space cm equals 0 comma 75 space straight m end cell row B equals cell 4 cross times 10 to the power of negative 2 end exponent space straight T end cell row v equals cell 4 space straight m divided by straight s end cell row R equals cell 0 comma 04 space straight capital omega end cell end table

Ditanya
GGL Induksi dan kuat arus yang mengalir?

Penyelesaian
GGL Induksi
Apabila penghantar PQ digerakkan dalam medan magnet B, elektron-elektron akan mengalami gaya Lorentz dari P dan Q. Peristiwa ini mengakibatkan antara P dan Q timbul beda potensial yang besarnya:

table attributes columnalign right center left columnspacing 0px end attributes row epsilon equals cell negative B L v end cell row blank equals cell negative 4 cross times 10 to the power of negative 2 end exponent times 0 comma 75 times 4 end cell row blank equals cell negative 12 cross times 10 to the power of negative 2 end exponent end cell row blank equals cell negative 0 comma 12 space straight V end cell end table

(tanda negatif menunjukkan arah gerak batang selalu berlawanan dengan gaya Lorentz)

Besar Kuat arus
Dengan menggunakan persamaan hubungan antara GGL, kuat arus, dan hambatan maka:

table attributes columnalign right center left columnspacing 0px end attributes row I equals cell epsilon over R end cell row blank equals cell fraction numerator 0 comma 12 over denominator 0 comma 04 end fraction end cell row blank equals cell 3 space straight A end cell end table

Jadi, besar GGL 0,12 V dan besar kuat arus 3 A.
