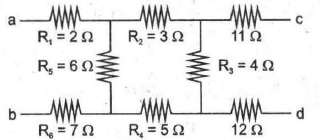

Hitunglah hambatan total pengganti antara ujung-ujung c dan d!

Pertanyaan

Hitunglah hambatan total pengganti antara ujung-ujung c dan d!


Pembahasan Video:

Pembahasan Soal:

Hambatan total pengganti antara ujung-ujung c dddan d maka R1 dan R6 diabaikan karena rangkaiannya terbuka.

R2, R5 dan R4 diseri sehingga diperoleh hambata pengganti Rs

table attributes columnalign right center left columnspacing 0px end attributes row cell R subscript s end cell equals cell R subscript 2 plus R subscript 5 plus R subscript 4 end cell row blank equals cell 3 plus 6 plus 5 end cell row blank equals cell 14 space straight capital omega end cell end table

kemudian hambatan pengganti Rs diparalel dengan R3 diperoleh hambatan pengganti Rp

table attributes columnalign right center left columnspacing 0px end attributes row cell 1 over R subscript p end cell equals cell 1 over R subscript s plus 1 over R subscript 3 end cell row cell 1 over R subscript p end cell equals cell 1 over 14 plus 1 fourth end cell row cell 1 over R subscript p end cell equals cell fraction numerator 2 plus 7 over denominator 28 end fraction end cell row cell 1 over R subscript p end cell equals cell 9 over 28 end cell row cell R subscript p end cell equals cell 28 over 9 space straight capital omega end cell end table

kemudian hambatan pengganti Rp diseri dengan hambatan 11 ohm dan 12 ohm sehingga diperoleh hambatan total pengganti Rtotal

table attributes columnalign right center left columnspacing 0px end attributes row cell R subscript t o t a l end subscript end cell equals cell R subscript p plus 11 plus 12 end cell row blank equals cell 28 over 9 plus 11 plus 12 end cell row blank equals cell fraction numerator 28 plus 99 plus 108 over denominator 9 end fraction end cell row blank equals cell 235 over 9 end cell row blank equals cell 26 comma 1 space straight capital omega end cell end table

Jadi, hambatan total pengganti antara ujung-ujung c dan d 26,1 ohm.
