grafik berikut ini hubungan antara GGL ( ε ) terhadap waktu (t) yang dipasang pada tegangan AC. Jika kumparan itu diputar dengan kecepatan sudut empat kali dan jumlah lilitannya dijadikan 1/2 kali semula, maka grafiknya adalah...

grafik berikut ini hubungan antara GGL $(ε)$ terhadap waktu (t) yang dipasang pada tegangan AC.

Jika kumparan itu diputar dengan kecepatan sudut empat kali dan jumlah lilitannya dijadikan 1/2 kali semula, maka grafiknya adalah...

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

R. Amalia

Master Teacher

Mahasiswa/Alumni Universitas Padjadjaran

Jawaban terverifikasi

Pembahasan

Besarnya GGL induksi pada generator AC dirumuskan dengan persamaan : Dengan : Grafik keadaan pertama. Persamaan kedua : Grafik keadaan kedua.

Besarnya GGL induksi pada generator AC dirumuskan dengan persamaan :

Dengan :

$omega equals 2 straight pi f equals fraction numerator 2 straight pi over denominator straight T end fraction$

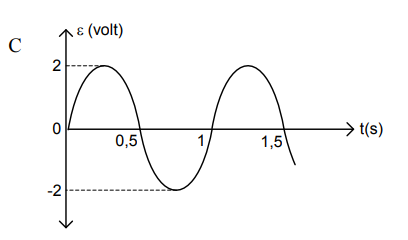

Grafik keadaan pertama.

Persamaan kedua :

omega subscript 2 equals 4 omega N subscript 2 equals 1 half N T subscript 2 equals 1 fourth T epsilon equals 1 half left parenthesis 4 right parenthesis epsilon equals 2 epsilon

Grafik keadaan kedua.
