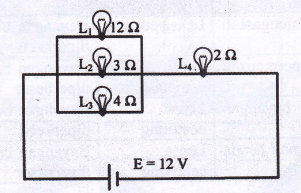

Empat buah lampu disusun seperti gambar berikut. Urutan lampu yang menyala paling terang sampai ke yag paling redup adalah ...

Pembahasan

Jika rangkaian paralel, maka tegangan tiap cabang sama dan lampu paling terang adalah lampu dengan hambatan terkecil (arus terbesar). Jika rangkaian seri, maka arus yang mengalir di setiap lampu sama, dan lampu paling terang bila hambatan besar. Arus pada L 4 sama besar dengan arus total pada rangkaian paralel. Tegangan pada rangkaian paralel sama, dan arus paling besar ada pada hambatan paling kecil, maka urutan arusnya dari yang paling besar adalah L 2 , L 3 , dan L 1 . Jadi urutan lampu dari yang paling terang sampai paling redup adalah : L 4 , L 2 , L 3 , dan L 1 .
