Pertanyaan

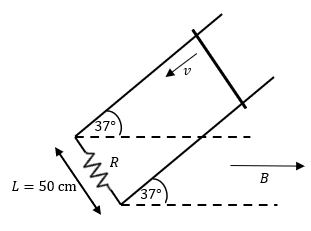

Dua kawat konduktor identik berjarak 50 cm dihubungkan dengan resistor R dan membentuk sudut 37° terhadap bidang horizontal. Kedua kawat dan resistor tersebut berada dalam medan magnet B = 3 Tyang berarah horizontalseperti pada gambar. Batang konduktor lain bermassa 300 gram dihubungkan dengan kedua kawat sehingga membentuk rangkaian tertutup. Kemudian, batang ini bergeserturun sepanjang lintasan dengan kecepatan konstan sebesar 5 m/s, besar hambatan resistor R pada rangkaian tersebut adalah ....

Dua kawat konduktor identik berjarak 50 cm dihubungkan dengan resistor R dan membentuk sudut 37° terhadap bidang horizontal. Kedua kawat dan resistor tersebut berada dalam medan magnet B = 3 T yang berarah horizontal seperti pada gambar.

Batang konduktor lain bermassa 300 gram dihubungkan dengan kedua kawat sehingga membentuk rangkaian tertutup. Kemudian, batang ini bergeser turun sepanjang lintasan dengan kecepatan konstan sebesar 5 m/s, besar hambatan resistor R pada rangkaian tersebut adalah ....

4,5 ohm
3,75 ohm
3,0 ohm
2,25 ohm
1,5 ohm

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

D. Kusumawardhani

Master Teacher

Jawaban terverifikasi

Jawaban

jawaban yang tepat adalah D.

Pembahasan

Batang konduktor bergerak dengan kecepatan konstan, maka Besar hambatan resistor yang digunakan dapat dihitung dengan persamaan Jadi, jawaban yang tepat adalah D.

Batang konduktor bergerak dengan kecepatan konstan, maka

$begin mathsize 14px style table attributes columnalign right center left columnspacing 0px end attributes row cell capital sigma F end cell equals 0 row cell w space sin space straight theta minus F subscript L end cell equals 0 row cell m g space sin space 37 degree end cell equals cell B i L space sin space 37 degree end cell row cell left parenthesis 0 comma 3 right parenthesis left parenthesis 10 right parenthesis end cell equals cell left parenthesis 3 right parenthesis left parenthesis i right parenthesis left parenthesis 0 comma 5 right parenthesis end cell row 3 equals cell 1 comma 5 i end cell row i equals cell fraction numerator 3 over denominator 1 comma 5 end fraction end cell row i equals cell 2 space straight A end cell end table end style$

Besar hambatan resistor yang digunakan dapat dihitung dengan persamaan

$begin mathsize 14px style i equals epsilon over R rightwards arrow R equals epsilon over i R equals fraction numerator B l v space sin space 37 degree over denominator i end fraction R equals fraction numerator left parenthesis 3 right parenthesis left parenthesis 0 comma 5 right parenthesis left parenthesis 5 right parenthesis left parenthesis 0 comma 6 right parenthesis over denominator 2 end fraction R equals 2 comma 25 space ohm end style$

Jadi, jawaban yang tepat adalah D.
