Pertanyaan

Dua hambatan listrik masing-masing 12 ohm dan 24 ohm disusun paralel seperti pada gambar berikut.. Jika hambatan dalam sumber tegangan dan hambatan kawat diabaikan, kuat arus yang melalui hambatan R1 adalah 1 A. Maka arus yang melewati R2 adalah ...

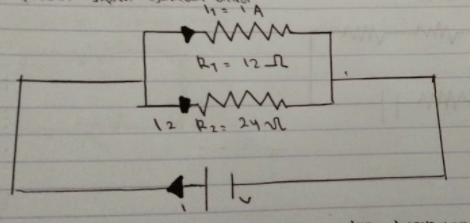

Dua hambatan listrik masing-masing 12 ohm dan 24 ohm disusun paralel seperti pada gambar berikut..

Jika hambatan dalam sumber tegangan dan hambatan kawat diabaikan, kuat arus yang melalui hambatan R1 adalah 1 A. Maka arus yang melewati R2 adalah ...

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

R. Haq

Master Teacher

Jawaban terverifikasi

Jawaban

arus yang melewati R 2 adalah 0,5 A.

arus yang melewati R₂ adalah 0,5 A.

Pembahasan

Diketahui: Ditanya : Karena rangkaian bersifat paralel, maka tegangan pada kedua hambatan akan sama besar. Sehingga, dengan menggunakan perbandingan diperoleh : Sehingga,arus yang melewati R 2 adalah 0,5 A.

Diketahui:

R subscript 1 equals 12 space straight capital omega R subscript 2 equals 24 space straight capital omega I subscript 1 equals 1 space straight A

Ditanya : I subscript 2

Karena rangkaian bersifat paralel, maka tegangan pada kedua hambatan akan sama besar.

Sehingga, dengan menggunakan perbandingan diperoleh :

begin mathsize 14px style I subscript 1 space colon space I subscript 2 equals 1 over R subscript 1 space colon space 1 over R subscript 2 1 space colon space space I subscript 2 equals 1 over 12 space colon space 1 over 24 1 space colon space space I subscript 2 equals 2 space colon space 1 I subscript 2 equals 1 half equals 0 comma 5 space straight A end style

Sehingga, arus yang melewati R₂ adalah 0,5 A.
