Pertanyaan

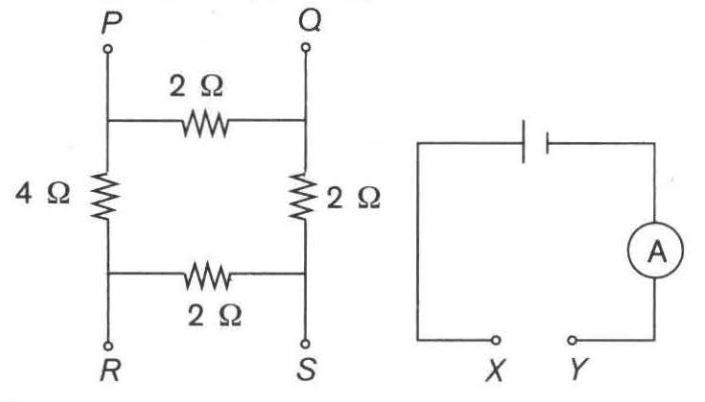

Dua dari kawat P, Q, R, dan S akan dihubungkan ke titik-titik X dan Y untuk membentuk suatu rangkaian lengkap seperti pada gambar berikut. Kedua kawat yang akan memberikan bacaan ampermeter paling tinggi adalah...

Dua dari kawat P, Q, R, dan S akan dihubungkan ke titik-titik X dan Y untuk membentuk suatu rangkaian lengkap seperti pada gambar berikut.

Kedua kawat yang akan memberikan bacaan ampermeter paling tinggi adalah... $\;$

P dan Q $\;$
P dan R $\;$
P dan S $\;$
Q dan S $\;$

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

N. Puspita

Master Teacher

Jawaban terverifikasi

Pembahasan

Hukum Ohm dapat dinyatakan sebagai “arus yang mengalir melalui konduktor berbanding lurus dengan beda potensial antara kedua ujungnya" atau secara matematis dapat dituliskan sebagai V = I ⋅ R . Untuk mencari besar arus maka persamaan yang digunakan adalah I = R V , dengan demikian, semakin besar tegangan pada rangkaian maka arus akan semakin kecil. R 1 = 2 Ω R 2 = 2 Ω R 3 = 2 Ω R 4 = 4 Ω P dan Q Mencari hambatan seri R s = R 2 + R 3 + R 4 R s = 2 + 2 + 4 R s = 8 Ω Mencari hambatan total R t o t 1 R t o t 1 R t o t 1 R t o t 1 R t o t R t o t = = = = = = R 1 1 + R s 1 2 1 + 8 1 8 4 + 1 8 5 5 8 1 , 6 Ω Hambatan pada rangkaian adalah 1 , 6 Ω. P dan R Mencari hambatan seri R s = R 1 + R 2 + R 3 R s = 2 + 2 + 2 R s = 6 Ω Mencari hambatan total R t o t 1 R t o t 1 R t o t 1 R t o t 1 R t o t R t o t = = = = = = R 4 1 + R s 1 4 1 + 6 1 12 3 + 2 12 5 5 12 2 , 4 Ω Hambatan pada rangkaian adalah 2 , 4 Ω. P dan S Mencari hambatan seri 1 R s 1 = R 1 + R 2 R s = 2 + 2 R s = 4 Ω Mencari hambatan seri 2 R s 2 = R 3 + R 4 R s = 2 + 4 R s = 6 Ω Mencari hambatan total R t o t 1 R t o t 1 R t o t 1 R t o t 1 R t o t R t o t = = = = = = R s 1 1 + R s 2 1 4 1 + 6 1 12 3 + 2 12 5 5 12 2 , 4 Ω Hambatan pada rangkaian adalah 2 , 4 Ω. Q dan S Mencari hambatan seri R s = R 1 + R 3 + R 4 R s = 2 + 2 + 4 R s = 8 Ω Mencari hambatan total R t o t 1 R t o t 1 R t o t 1 R t o t 1 R t o t R t o t = = = = = = R 2 1 + R s 1 2 1 + 8 1 8 4 + 1 8 5 5 8 1 , 6 Ω Hambatan pada rangkaian adalah 1 , 6 Ω. Maka, jawaban paling tepat ada pada opsi A dan D.

Hukum Ohm dapat dinyatakan sebagai “arus yang mengalir melalui konduktor berbanding lurus dengan beda potensial antara kedua ujungnya" atau secara matematis dapat dituliskan sebagai $V = I \cdot R$ . Untuk mencari besar arus maka persamaan yang digunakan adalah $I = \frac{V}{R}$ , dengan demikian, semakin besar tegangan pada rangkaian maka arus akan semakin kecil.

$R_{1} = 2 Ω R_{2} = 2 Ω R_{3} = 2 Ω R_{4} = 4 Ω$

P dan Q

Mencari hambatan seri
$R_{s} = R_{2} + R_{3} + R_{4} R_{s} = 2 + 2 + 4 R_{s} = 8 Ω$

Mencari hambatan total
$\frac{1}{R _{t o t}} \frac{1}{R _{t o t}} \frac{1}{R _{t o t}} \frac{1}{R _{t o t}} R_{t o t} R_{t o t} = = = = = = \frac{1}{R _{1}} + \frac{1}{R s} \frac{1}{2} + \frac{1}{8} \frac{4 + 1}{8} \frac{5}{8} \frac{8}{5} 1, 6 Ω$

Hambatan pada rangkaian adalah $1, 6 Ω.$

P dan R

Mencari hambatan seri
$R_{s} = R_{1} + R_{2} + R_{3} R_{s} = 2 + 2 + 2 R_{s} = 6 Ω$

Mencari hambatan total
$\frac{1}{R _{t o t}} \frac{1}{R _{t o t}} \frac{1}{R _{t o t}} \frac{1}{R _{t o t}} R_{t o t} R_{t o t} = = = = = = \frac{1}{R _{4}} + \frac{1}{R s} \frac{1}{4} + \frac{1}{6} \frac{3 + 2}{12} \frac{5}{12} \frac{12}{5} 2, 4 Ω$

Hambatan pada rangkaian adalah $2, 4 Ω.$

P dan S

Mencari hambatan seri 1
$R_{s 1} = R_{1} + R_{2} R_{s} = 2 + 2 R_{s} = 4 Ω$

Mencari hambatan seri 2
$R_{s 2} = R_{3} + R_{4} R_{s} = 2 + 4 R_{s} = 6 Ω$

Mencari hambatan total
$\frac{1}{R _{t o t}} \frac{1}{R _{t o t}} \frac{1}{R _{t o t}} \frac{1}{R _{t o t}} R_{t o t} R_{t o t} = = = = = = \frac{1}{R _{s 1}} + \frac{1}{R _{s 2}} \frac{1}{4} + \frac{1}{6} \frac{3 + 2}{12} \frac{5}{12} \frac{12}{5} 2, 4 Ω$

Hambatan pada rangkaian adalah $2, 4 Ω.$

Q dan S

Mencari hambatan seri
$R_{s} = R_{1} + R_{3} + R_{4} R_{s} = 2 + 2 + 4 R_{s} = 8 Ω$

Mencari hambatan total
$\frac{1}{R _{t o t}} \frac{1}{R _{t o t}} \frac{1}{R _{t o t}} \frac{1}{R _{t o t}} R_{t o t} R_{t o t} = = = = = = \frac{1}{R _{2}} + \frac{1}{R s} \frac{1}{2} + \frac{1}{8} \frac{4 + 1}{8} \frac{5}{8} \frac{8}{5} 1, 6 Ω$

Hambatan pada rangkaian adalah $1, 6 Ω.$

Maka, jawaban paling tepat ada pada opsi A dan D.
