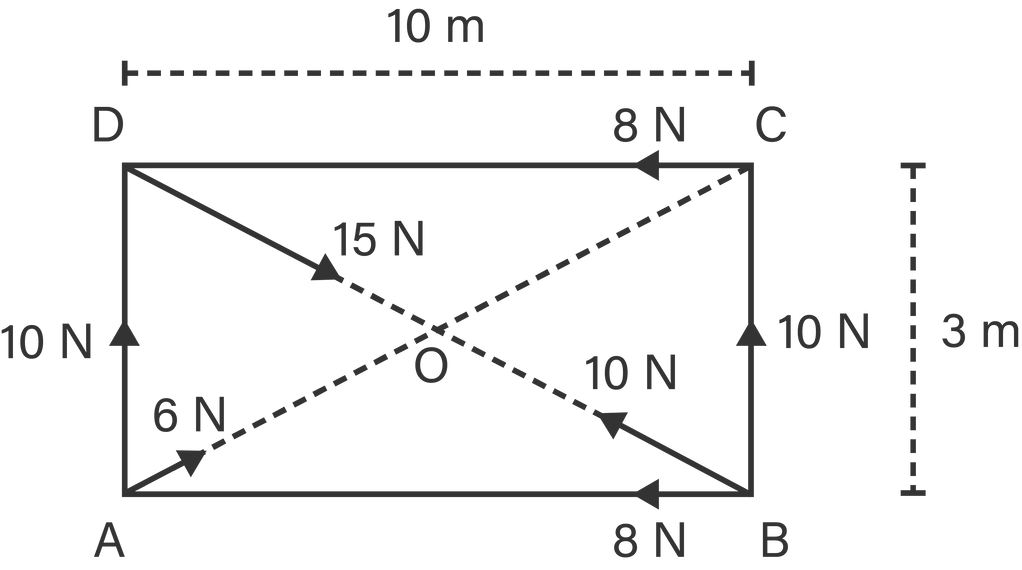

Cermatilah gambar di bawah ini! Tentukan momen totalnya terhadap titik O dan A!

Pembahasan

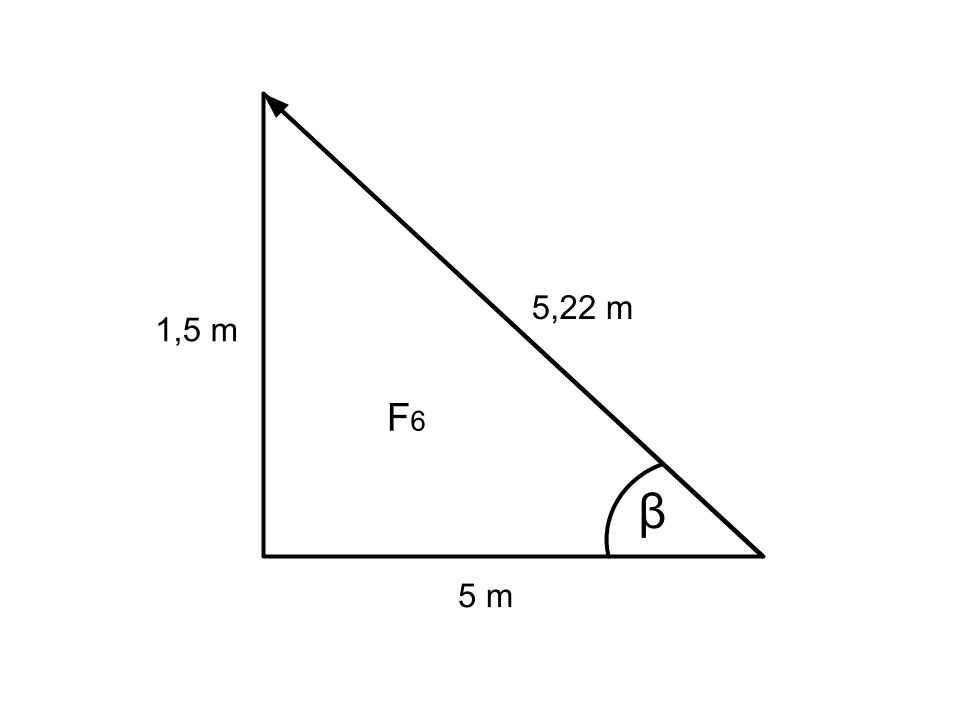

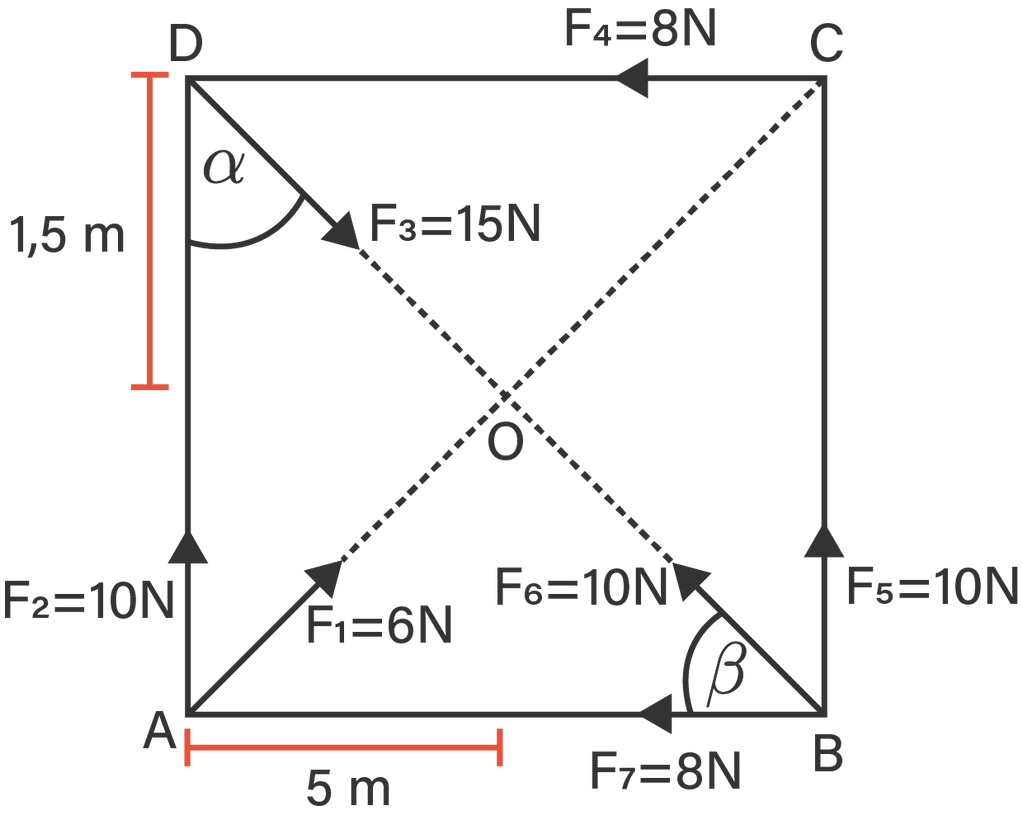

Setiap gaya yang atau keluar dari poros memiliki lengan gaya O sehinga momen gaya juga O Dengan memisalkan : Jika ditinjau terhadap titik O, maka momen gaya F 1 ​ , F 3 , ​ F 6 ​ adalah 0 atau τ 1 ​ = τ 2 ​ = τ 3 ​ = 0 . Jika momen gaya searah jarum jam dianggap positif (+) τ 2 ​ τ 4 ​ τ 5 ​ τ 7 ​ ​ = = = = = = = = = = = = ​ F 2 ​ ⋅ L 2 ​ 10 N ⋅ 5 m 50 Nm ... ( + ) F 4 ​ ⋅ L 4 ​ − 8 N ⋅ 1 , 5 m − 12 Nm ... ( − ) F 5 ​ ⋅ L 5 ​ − 10 N ⋅ 5 m − 50 Nm ... ( − ) F 7 ​ ⋅ L 7 ​ 8 N ⋅ 1 , 5 m 12 Nm ... ( + ) ​ Momen gaya total di titik O : τ 2 ​ + τ 4 ​ + τ 5 ​ + τ 7 ​ = 50 Nm − 12 Nm − 50 Nm + 12 Nm = 0 jika ditinjau dari titik A: Untuk τ 3 ​ τ 3 ​ ​ = = = ​ F 3 ​ ⋅ l 3 ​ sin α 15 N ⋅ 3 m ⋅ 5 , 22 5 ​ 43 Nm ​ Untuk τ 4 ​ τ 4 ​ ​ = = = ​ F 4 ​ ⋅ l 4 ​ − 8 N ⋅ 3 m − 24 Nm ​ Untuk τ 5 ​ τ 5 ​ ​ = = = ​ F 5 ​ ⋅ l 5 ​ − 10 N ⋅ 10 m − 100 Nm ​ Untuk τ 6 ​ sin β = 5 , 22 2 3 ​ ​ = 10 , 44 3 ​ τ 6 ​ ​ = = = ​ F 6 ​ ⋅ l 6 ​ sin β − 10 N ⋅ 10 m ⋅ 10 , 44 3 ​ − 28 , 74 Nm ​ Momen gaya total di titik A: τ 3 ​ + τ 4 ​ + τ 5 ​ + τ 6 ​ ​ = = ​ 43 Nm − 24 Nm − 100 Nm + 28 , 74 Nm − 109 , 74 Nm , berlawanan arah jarum jam ​ jadi, momen gaya total di titik O = 0 Nm dan di titik A = -109,74 Nm
