Tinjau suatu rangkaian listrik sebagaimana diberik...

Question

Tinjau suatu rangkaian listrik sebagaimana diberikan pada gambar. Jika nilai tiap hambatan adalah sama sebesar R = 1 Ω , hitunglah arus yang mengalir pada baterai!
A. 96/17
B. 96/16
C. 96/15
D. 96/14
E. 96/13

S. Afriyani · Accepted Answer

Jawaban yang benar adalah 6 A.

Diketahui :
V = 12 V
R1 = R2 = R3 = R4 = R5 = R6 = 1 Ω

Ditanya : I = ...?

Penyelesaian :
Hukum Ohm berbunyi "Kuat arus dalam suatu rangkaian berbanding lurus dengan tegangan pada ujung-ujung rangkaian dan berbanding terbalik dengan hambatan rangkaian." Secara matematis dituliskan sebagai berikut.
I = V/R
Keterangan :
V = beda potensial (V)
I = arus (A)
R = hambatan (Ω)

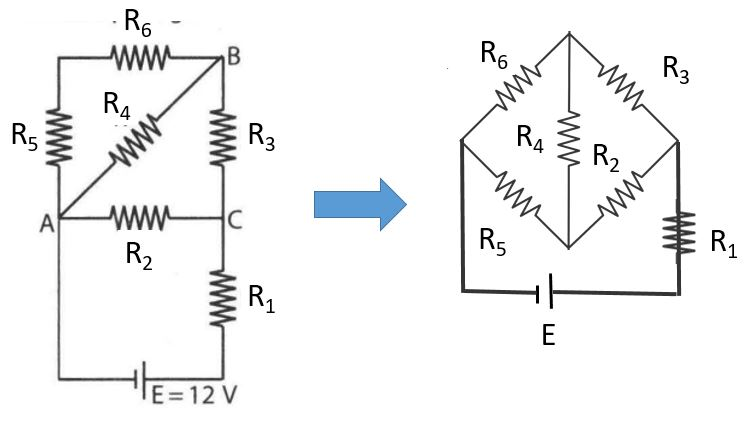

Perhatikan gambar sebelah kanan.
R2 . R6 = R3 . R5
1 . 1 = 1. 1
Berdasarkan perhitungan di atas, rangkaian tersebut memenuhi rangkaian jembatan Wheatstone sehingga R4 dianggap tidak ada.

R2 dan R3 dirangkai seri.
Rs1 = R2 + R3
Rs1 = 1 + 1
Rs1 = 2 Ω

R5 dan R6 dirangkai seri.
Rs2 = R5 + R6
Rs2 = 1 + 1
Rs2 = 2 Ω

Rs1 dan Rs2 dirangkai paralel.
1/Rp = 1/Rs1 + 1/Rs2
1/Rp = 1/2 + 1/2
1/Rp = 1
Rp = 1 Ω

Hitung hambatan antara Rp dan R1 yang dirangkai seri.
Rtot= Rp + R1
Rtot= 1 + 1
Rtot= 2 Ω

Hitung arus total (I) pada rangkaian.
I = V/Rtot
I = 12/2
I = 6 A

Dengan demikian, arus yang mengalir pada baterai adalah 6 A.
Sepertinya terjadi kesalahan pada pilihan jawaban sehingga tidak ada jawaban yang benar.

Arsyad G · Answer

96/6 sama denagn 6 jadi jawabannya yg b
