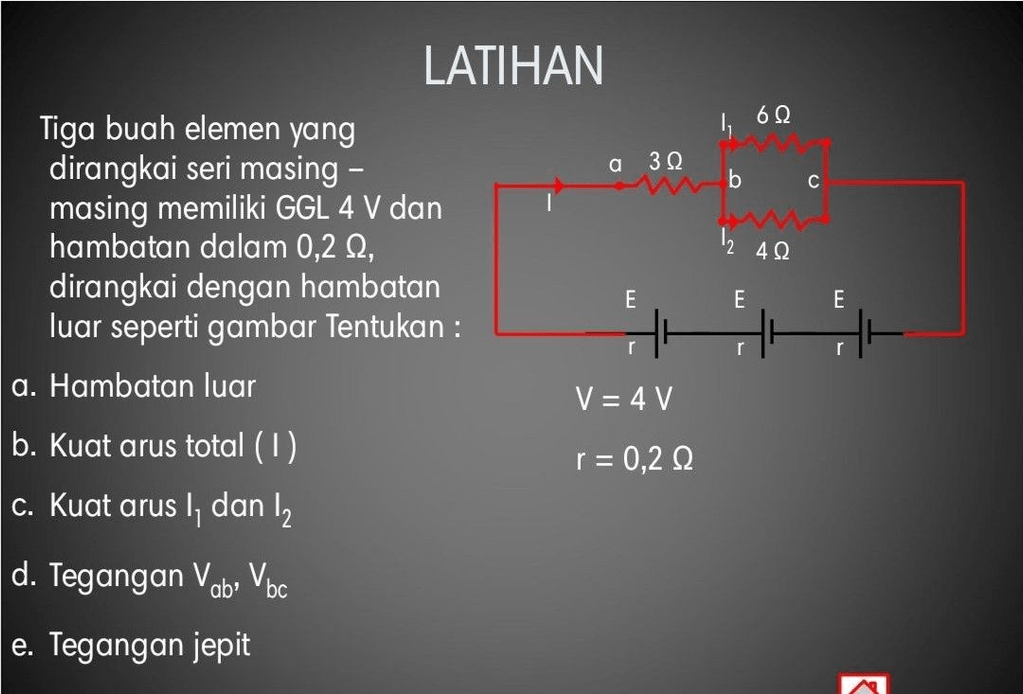

Tentukan Tegangan jepit

<p>Jawaban yang benar adalah 0,4 volt.</p><p>&nbsp;</p><p>Diketahui:</p><p>R1 = 3 ohm</p><p>R2 = 6 ohm</p><p>R3 = 4 ohm</p><p>r = 0,2 ohm</p><p>V = 4 ohm</p><p>&nbsp;</p><p>Ditanya : V'...?</p><p>&nbsp;</p><p>Penyelesaian:</p><p>Soal ini dapat diselesaikan dengan konsep rangkaian hambatan seri dan paralel, dengan persamaan:</p><p>R = R1 + R2 + R3 + .....</p><p>1/R = 1/R1 + 1/R2 + 1/R3 + .....</p><p>dengan</p><p>R = hambatan (ohm)</p><p>Serta konsep Hukum Ohm, dimana persamaannya adalah:</p><p>V = IR</p><p>dengan</p><p>V = tegangan (volt)</p><p>I = Kuat arus (A)</p><p>R = Hambatan listrik (ohm)</p><p>&nbsp;</p><p>1/Rp = 1/6 + 1/4</p><p>1/Rp = (2 + 3)/12</p><p>1/Rp = 5/12</p><p>Rp = 2,4 ohm</p><p>&nbsp;</p><p>R = Rp + R1 + r + r + r</p><p>R = 2,4 + 3 + 0,2 + 0,2 + 0,2&nbsp;</p><p>R = 6 ohm</p><p>&nbsp;</p><p>V = IR</p><p>I = V/R</p><p>I = 4/6</p><p>I = 2/3 A</p><p>&nbsp;</p><p>Ip = I = 2/3 A</p><p>&nbsp;</p><p>Vab = I x R1</p><p>Vab = 2/3 x 3</p><p>Vab = 2 volt</p><p>&nbsp;</p><p>Vp = Ip x Rp</p><p>Vp = 2/3 x 2,4</p><p>Vp = 1,6 Volt</p><p>&nbsp;</p><p>V1 = V2 = Vp = 1,6 volt</p><p>&nbsp;</p><p>Vbc = Vp = 1,6 volt</p><p>&nbsp;</p><p>V = Vab + Vbc + V'</p><p>V' = 4 - 2 - 1,6</p><p>V1 = 0,4 volt</p><p>&nbsp;</p><p>Jadi jawaban yang benar adalah 0,4 volt.</p>
