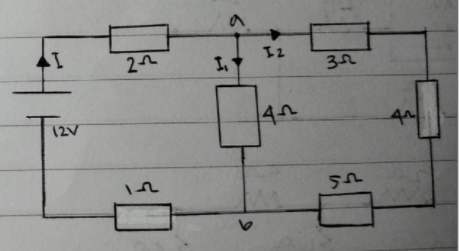

Tentukan kuat arus I1 dan I2!

Halo Anthony, jawaban yang benar dari pertanyaan di atas adalah 1,5 A dan 0,5 A. Diketahui: R1 = 2 Ω R2 = 4 Ω R3 = 1 Ω R4 = 3 Ω R5 = 4 Ω R6 = 5 Ω V = 12 V Ditanyakan: I2 dan I2 = ...? Pembahasan: Untuk mengerjakan soal tersebut dapat menggunakan rumus berikut. Hukum Ohm: I = V/R dimana: I = kuat arus (A) V = tegangan (V) R = hambatan (Ω) Hambatan seri: Rs = R1 + R2 + ... + Rn dimana: Rs = hambatan seri (Ω) R1 = hambatan ke-1 (Ω) R2 = hambatan ke-2 (Ω) Rn = hambatan ke-n (Ω) Hambatan paralel: 1/Rp = 1/R1 + 1/R2 + ... + 1/Rn dimana: Rp = hambatan paralel (Ω) R1 = hambatan ke-1 (Ω) R2 = hambatan ke-2 (Ω) Rn = hambatan ke-n (Ω) 1. Mencari hambatan seri R4, R5, dan R6 (Rs). Rs = R4 + R5 + R6 Rs = 3 + 4 + 5 Rs = 12 Ω 2. Mencari hambatan paralel R2 dan Rs (Rp). 1/Rp = 1/R2 + 1/Rs 1/Rp = 1/4 + 1/12 1/Rp = 3/12 + 1/12 1/Rp = 4/12 Rp = 12/4 Rp = 3 Ω 3. Mencari hambatan pengganti total secara seri dari R1, Rp dan R3 (R). R = R1 + Rp + R3 R = 2 + 3 + 1 R = 6 Ω 4. Mencari arus total (I). I = V/R I = 12/6 I = 2 A 5. Mencari tegangan yang melewati rangkaian paralel (Vrp). Vrp = I x Rp Vrp = 2 x 3 Vrp = 6 V 6. Mencari arus I1. I1 = Vrp/R2 I1 = 6/4 I1 = 1,5 A 7. Mencari arus I2. I2 = Vrp/Rs I2 = 6/12 I2 = 0,5 A Jadi, besar arus I1 dan I2 adalah 1,5 A dan 0,5 A.
