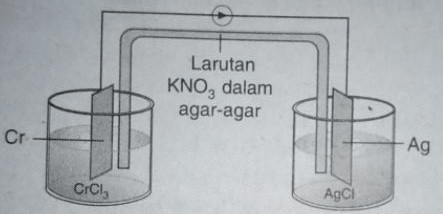

Suatu sel Volta disusun seperti gambar berikut. Berdasarkan gambar tersebut, diagram sel yang paling tepat adalah .... a. Ag⁺ | Ag || Cr³⁺ | Cr b. Ag⁺ | Ag || Cr Cr³⁺ c. Ag | Ag⁺ || Cr³⁺ | Cr d. Cr | Cr³⁺ || Ag⁺ | Ag e. Cr | Cr³⁺ || Ag | Ag⁺

Halo Faisal, jawaban yang benar adalah D. Simak penjelasan berikut agar kamu semakin paham ya ^_^ Sel volta merupakan sel elektrokimia yang akan mengubah energi kimia menjadi energi listrik, dimana elektroda logamnya dicelupkan dalam larutan yang mengandung ion logam tersebut. Reaksi yang terjadi di masing-masing elektroda dapat diketahui jika harga potensial reduksi standar masing-masing elektroda diketahui seperti berikut ini. Cr3+ + 3e- → Cr E˚ = -0,71 V Ag+ + e- → Ag E˚ = +0,80 V Elektoda yang memiliki harga E˚ lebih tinggi akan mengalami reaksi reduksi di katoda, sedangkan elektroda yang memiliki E˚ lebih rendah akan mengalami reaksi oksidasi di anoda. Katoda (reduksi) : Ag+(aq) + e- → Ag(s) Anoda (oksidasi) : Cr(s) → Cr3+(aq) + 2e- Notasi sel dapat dituliskan : Cr(s) І Cr3+(aq) ІІ Ag+(aq) І Ag(s) Semoga dapat memahami penjelasan di atas ya. Selamat belajar!
