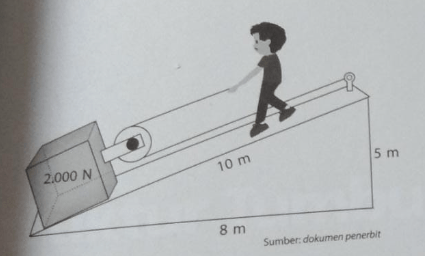

Seseorang menarik b e b a n dengan menggunakan kombinasi bidang miring dan katrol seperti tampak pada gambar berikut. Berapa keuntungan mekanik gabungan kedua alat tersebut?

<p>Jawaban yang benar adalah 4.</p><p>&nbsp;</p><p>Diketahui:<br>w = 2000 N</p><p>s = 10 m</p><p>h = 5 m</p><p>&nbsp;</p><p>Ditanyakan:<br>KM gabungan = ...?</p><p>&nbsp;</p><p>Pembahasan:<br>Pesawat Sederhana adalah peralatan dalam kehidupan sehari-hari yang bisa memudahkan pekerjaan manusia. Pesawat sederhana terdiri dari tuas (pengungkit), katrol, bidang miring, dan roda berporos.</p><p>Persamaan matematis keuntungan mekanisnya yaitu:<br>Katrol</p><p>KM = w/F = lk/lb</p><p>dimana:<br>w = beban (N)</p><p>F = gaya/kuasa (N)</p><p>lk = lengan kuasa (m)</p><p>lb = lengan beban (m)</p><p>&nbsp;</p><p>Bidang Miring</p><p>KM = s/h</p><p>dimana:</p><p>s = sisi miring (m)</p><p>h = ketinggian (m)</p><p>&nbsp;</p><p>1. Menghitung Keuntungan Mekanis Bidang Miring</p><p>KM1 = s/h</p><p>KM1 = 10/5</p><p>KM1 = 2</p><p>&nbsp;</p><p>2. Menghitung Keuntungan Mekanis Katrol Bebas</p><p>Pada katrol bebas, lk = 2lb maka:</p><p>KM2 = lk/lb</p><p>KM2 = 2lb/lb</p><p>KM2 = 2</p><p>&nbsp;</p><p>3. Menghitung Keuntungan Mekanis Gabungan</p><p>KM gabungan = KM1 x KM2</p><p>KM gabungan = 2 x 2</p><p>KM gabungan = 4</p><p>&nbsp;</p><p>Jadi, keuntungan mekanik gabungan kedua alat tersebut adalah 4.</p>
