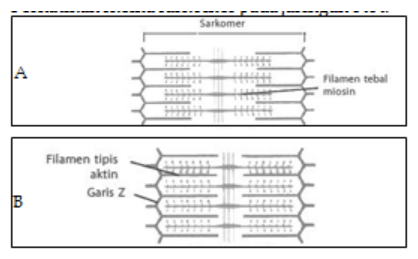

pernyataan yang sesuai dengan gambar diatas adalah .... a. gambar A menunjukkan zona Z memendek dan aktin miosin saling tumpang tindih sehingga otot relaksasi b. gambar A menunjukkan zona Z memanjang dan aktin miosin berjauhan sehingga otot kontraksi c. gambar B menunjukkan zona Z memendek dan aktin miosin saling tumpang tindih sehingga otot relaksasi d. gambar B menunjukkan zona Z menjauh dan aktin miosin saling menjauh sehingga otot kontraksi e. gambar B menunjukkan zona Z memendek dan aktin miosin saling tumpang tindih sehingga otot kontraksi

Jawaban yang benar adalah e. gambar B menunjukkan zona Z memendek dan aktin miosin saling tumpang tindih sehingga otot kontraksi. Gambar pada soal menunjukkan proses yang terjadi pada suatu sarkomer. Sarkomer adalah unit berulang pada miofibril. Miofibril sendiri terletak di dalam sel otot. Satu unit sarkomer tersusun atas filamen aktin yang merupakan filamen tipis, dan juga filamen miosin yang merupakan filamen tebal. Satu unit sarkomer digambarkan pada gambar di soal, yaitu jarak antara garis Z dengan Z berikutnya. Filamen aktin menempel pada garis Z, sedangkan filamen miosin tertancap di dalam miofibril. Ketika sinyal dari saraf motorik diterima sel otot, hal ini akan menyebabkan pelepasan ion kalsium dari sarkoplasmik retikulum (bagian sel otot). Ion kalsium akan mengikat ke protein troponin pada filamen aktin, akibatnya situs pengikatan miosin yang terletak di filamen aktin yang tadinya tertutup, menjadi terbuka dan siap menerima kepala miosin. Sementara itu, adanya ATP menjadikan struktur kepala miosin yang tadinya dalam bentuk tidak aktif, berubah menjadi bentuk aktif. Kepala miosin kemudian mengikat ke situs pengikatan miosin pada filamen aktin, sehingga membentuk jembatan silang antara aktin dan miosin. Terbentuknya jembatan silang antara filamen aktin dan miosin menyebabkan terjadinya pergeseran filamen aktin ke arah tengah sarkomer, sehingga aktin-miosin saling tumpang tindih, sarkomer memendek, dan terjadilah kontraksi otot. Peristiwa ini digambarkan oleh gambar B pada soal. Dengan demikian, pernyataan yang sesuai dengan gambar pada soal adalah gambar B menunjukkan zona Z memendek dan aktin miosin saling tumpang tindih sehingga otot kontraksi.
