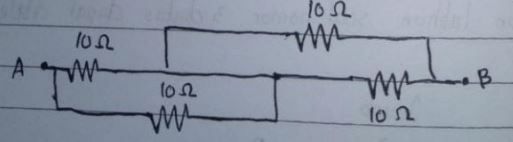

Perhatikanlah gambar dibawah. Hitung hambatan pengganti RAB.

<p>Jawaban dari soal tersebut yaitu 10 ohm</p><p>&nbsp;</p><p>Rangkaian Jembatan Wheatstone adalah rangkian yang digunakan untuk menyederhanakan susunan hambatan yang semula tidak dapat disederhanakan secara seri paralel menjadi dapat disederhanakan secara seri-paralel.&nbsp;</p><p>&nbsp;</p><p>Diketahui :&nbsp;</p><p>R1 (kiri atas) = 10 ohm</p><p>R2 (kanan atas) = 10 ohm</p><p>R3 (kiri bawah) = 10 ohm</p><p>R4 ( kanan bawah) = 10 ohm</p><p>&nbsp;</p><p>Ditanya:</p><p>Hambatan pengganti R ...?</p><p>&nbsp;</p><p>Jawab:</p><p>Dengan menggunakan Jembatan Wheatstone maka:</p><p>R1 dan R2 di serikan</p><p>R3 dan R4 di serikan</p><p>Kemudian keduanya di paralel</p><p>&nbsp;</p><p>R12 = R1 +R2</p><p>R12 = 10 + 10</p><p>R12 = 20 ohm</p><p>&nbsp;</p><p>R34 = R3 + R4</p><p>R34 = 10 + 10</p><p>R34 = 20 ohm</p><p>&nbsp;</p><p>1/R = 1/R12 + 1/R34</p><p>1/R = 1/20 + 1/20</p><p>1/R = 2/20</p><p>R = 10 ohm</p><p>&nbsp;</p><p>Jadi, besar R penggantinya yaitu 10 ohm.</p>
