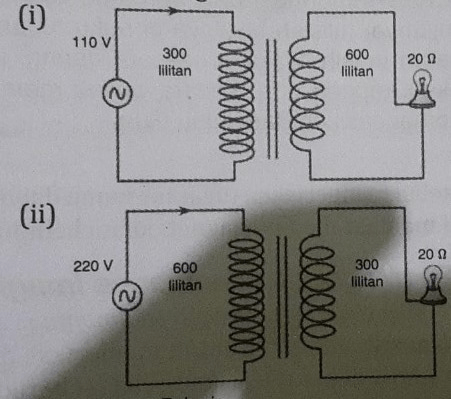

Perhatikan rangkaian transformator berikut!

Berdasarkan gambar tersebut, lampu pada rangkaian (i) menyala lebih terang dari lampu pada rangkaian (ii). Benarkah pernyataan tersebut? Jelaskan!

A. Syarif · Accepted Answer

Jawaban soal ini adalah benar.

Diketahui :
Np1 = 300
Ns1 = 600
Vp1 = 110 Volt
Np2 = 600
Ns2 = 300
Vp2 = 220 Volt
R = 20 Ω

Ditanya :
Pernyataan yang benar ?

Jawab :
Soal ini dapat diselesaikan dengan konsep transformator.
Tegangan sekunder transformator 1 :
Np1/Ns1 = Vp1/Vs1
300/600 = 110/Vs1
1/2 = 110/Vs1
Vs1 = 2 . 110 = 220 volt

Tegangan sekunder transformator 2 :
Np2/Ns2 = Vp2/Vs2
600/300 = 220/Vs2
2 = 220/Vs2
Vs2 = 220/2 = 110 volt

Tegangan sekunder transformator 1 lebih besar dari tegangan sekunder transformator 2.  Karena hambatan lampu sama maka lampu pada rangkaian 1 menyala lebih terang dari lampu pada rangkaian 2.

Jadi pernyataan lampu pada rangkaian (i) menyala lebih terang dari lampu pada rangkaian (ii) adalah benar.
