Pertanyaan

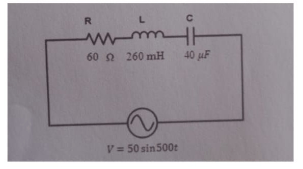

Perhatikan rangkaian seri RLC pada gambar! Pernyataan berikut terkait besaran pada rangkaian diatas. (1) impedansi rangkaian 100 Ω. (2) rangkaian bersifat induktif. (3) kuat arus efektif dalam rangkaian 0,5 A. (4) rangkaian bersifat kapasitif Pernyataan yang benar adalah.... A. (1) dan (2) B. (1) dan (3) C. (2) dan (3) D. (2) dan (4) E. (3) dan (4)

alt

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

01

:

17

:

08

:

56


7

1

Jawaban terverifikasi

Iklan

S. Tutut

Master Teacher

Mahasiswa/Alumni Institut Teknologi Sepuluh Nopember

29 Agustus 2022 09:47

Jawaban terverifikasi

Jawaban : A. (1) dan (2) Diketahui : R = 60 ohm L = 260 mH = 0,26 H C = 40 μC = 4 x 10^-5 C V = 50 sin 500t Ditanyakan : Pernyataan yang benar ? Pembahasan : Rangkaian RLC merupakan suatu rangkaian yang terdiri dari resistor, induktor dan kapasitor. Z = √R² + (XL - XC)² dengan Z = impedansi (ohm) R = rsistor (ohm) XL = reaktansi induktif (ohm) XC = reaktansi kapasitif (ohm) Analisa : (1) impedansi rangkaian 100 Ω XL = ω x L = 500 x 0,26 = 130 Ω XC = 1/ω x C = 1/500 x 4 x 10^-5 = 100/2 = 50 Ω Maka Z = √R² + (XL - XC)² Z = √60² + (130 - 50)² Z = √3600 + 6400 Z = √10.000 Z = 100 Ω (BENAR) (2) rangkaian bersifat induktif XL > XC maka rangkaian bersifat induktif (BENAR) (3) kuat arus efektif dalam rangkaian 0,5 A. Menghitung arus maksimum Im = Vm/Z Im = 50/100 Im = 0,5 A Maka Ief = Im/√2 Ief = 0,5/√2 A (SALAH) (4) rangkaian bersifat kapasitif (SALAH) Jadi, pernyataan yang benar adalah 1 dan 2.
