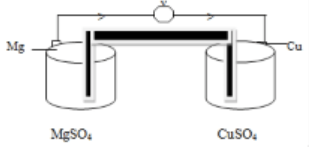

perhatikan rangkaian sel volta berikut. berdasarkan gambar rangkaian tersebut, diagram sel yang tepat adalah ....

Jawaban: Mg|Mg²⁺||Cu²⁺|Cu Diagram sel digunakan untuk melambangkan reaksi reduksi dan reaksi oksidasi yang ada pada sel volta. Notasi sel dituliskan sebagai berikut: A|A^x+ || B^y+|B Dengan A adalah zat yang mengalami oksidasi dan B adalah zat yang mengalami reduksi, dan tanda || merupakan jembatan garam. Pada rangkaian sel volta tersebut, dapat diketahui bahwa elektron mengalir dari larutan MgSO4 ke larutan CuSO4. Elektron yang mengalir berasal dari Mg yang mengalami oksidasi dengan reaksi: Mg → Mg²⁺ + 2e⁻ Selanjutnya, elektron yang mengalir ke CuSO4 digunakan untuk reaksi reduksi Cu: Cu²⁺ + 2e⁻ → Cu Dengan demikian, diagram selnya dapat dituliskan: Mg|Mg²⁺||Cu²⁺|Cu
